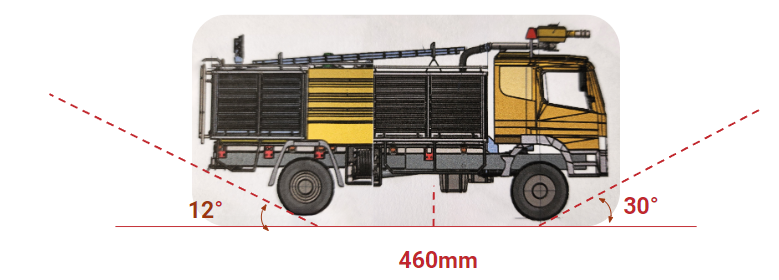

1. Viatura parada em superfície plana

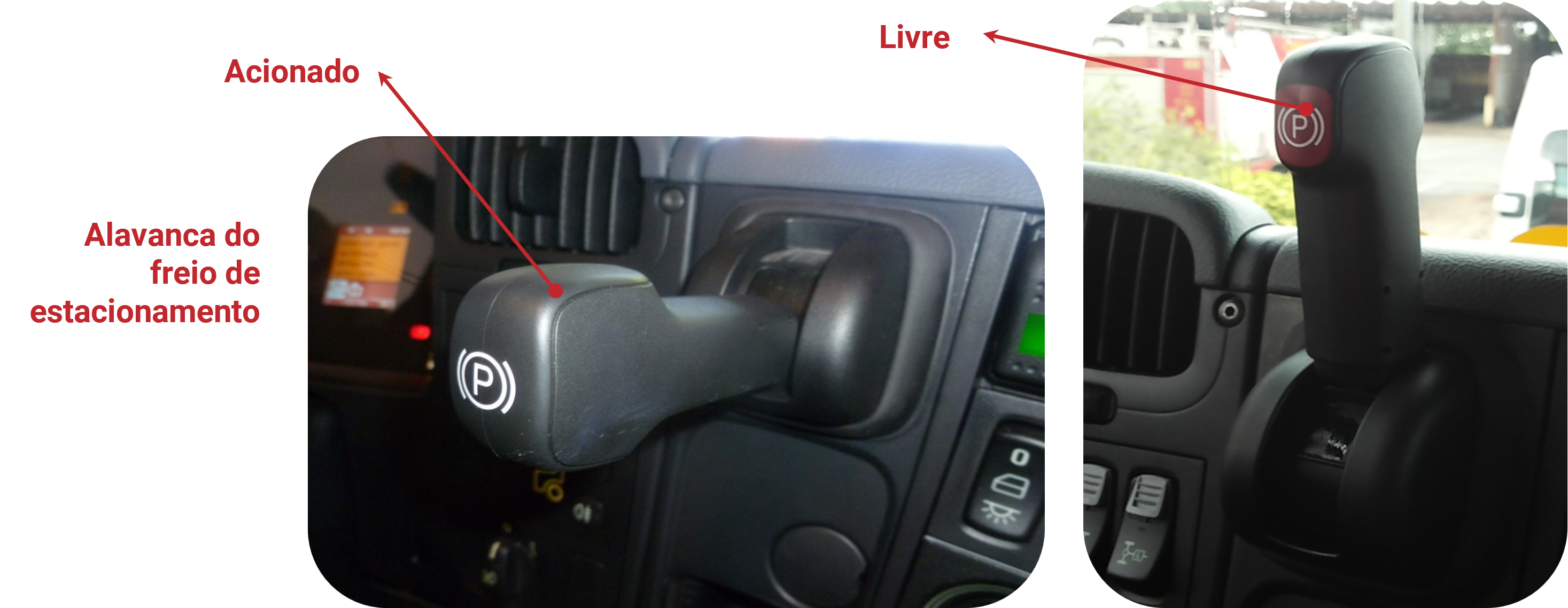

2. Freio de estacionamento acionado

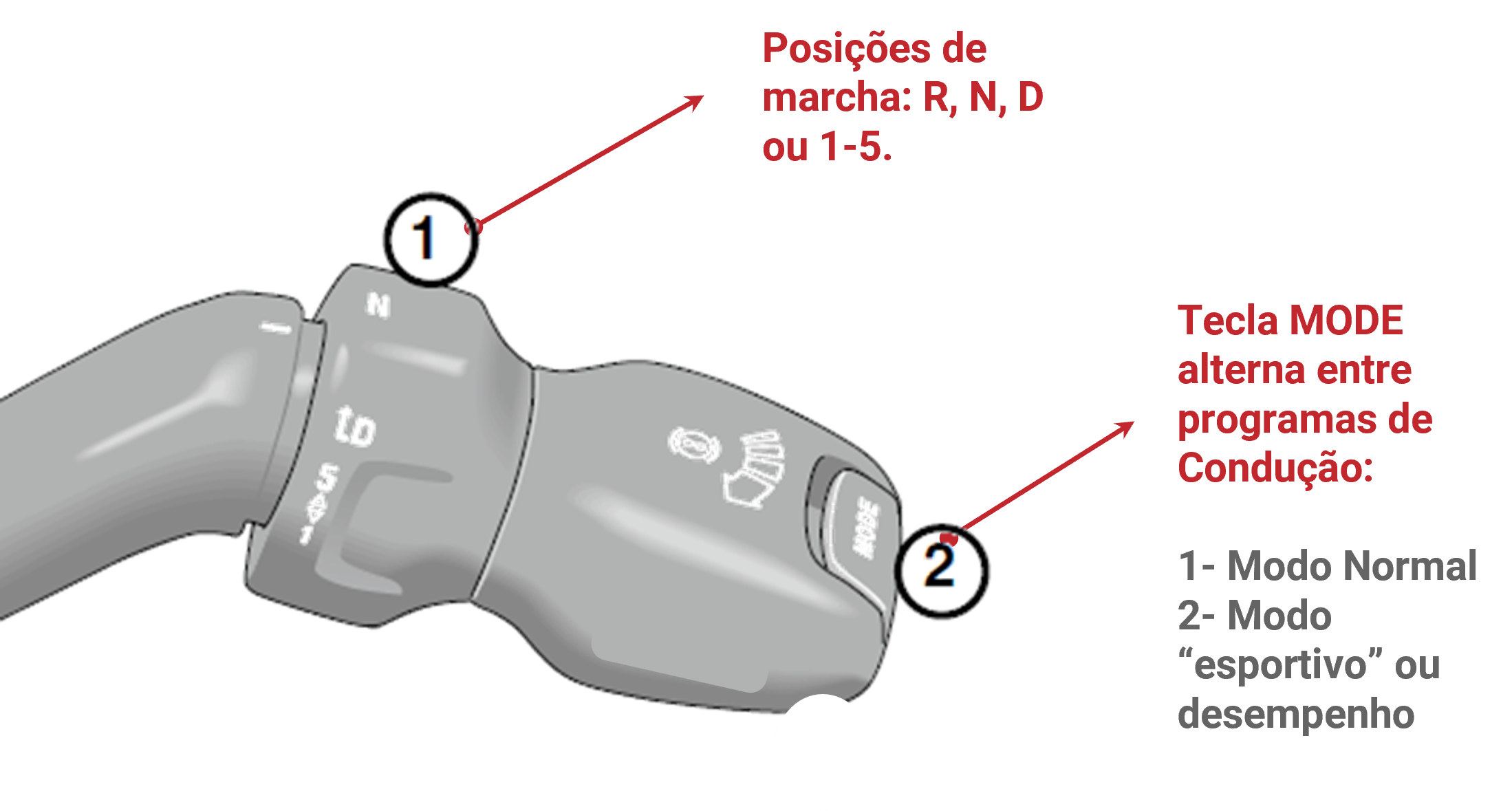

3. Câmbio em neutro

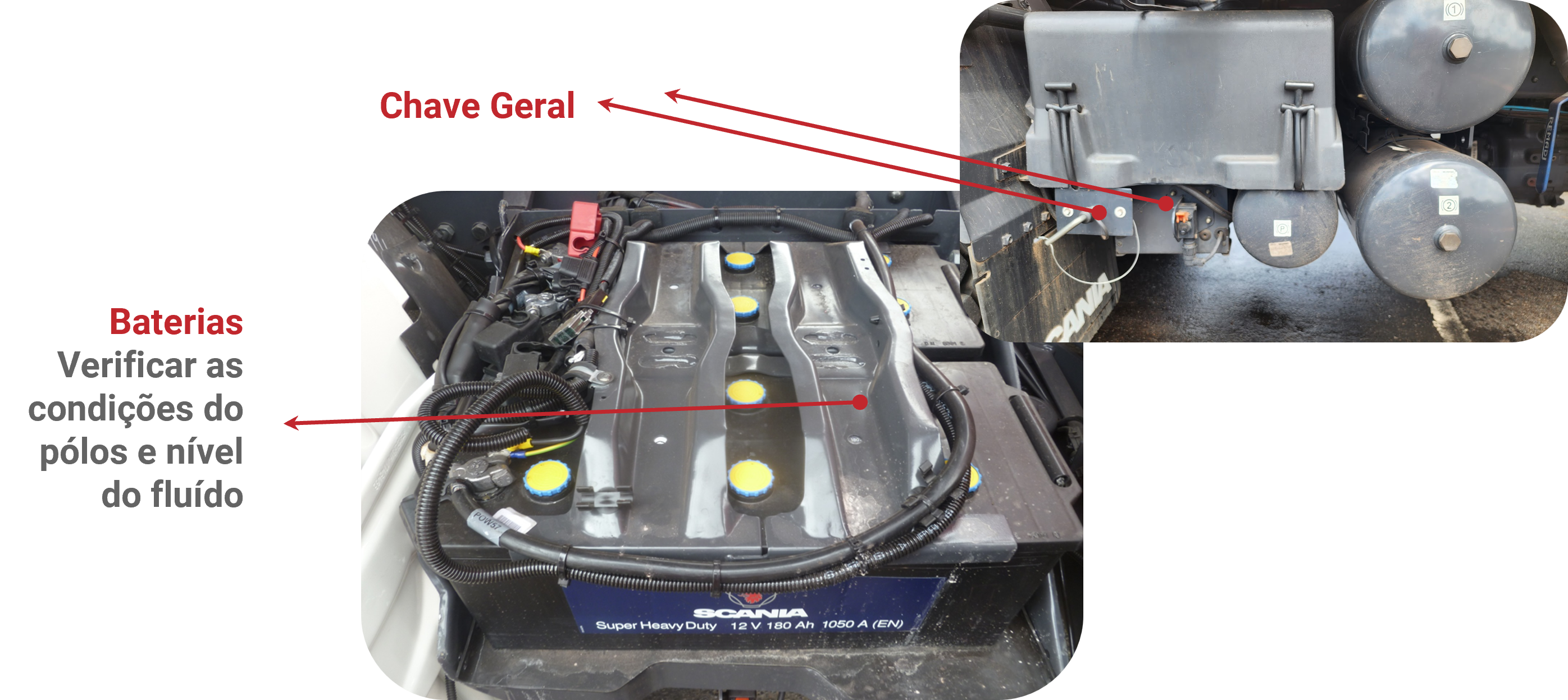

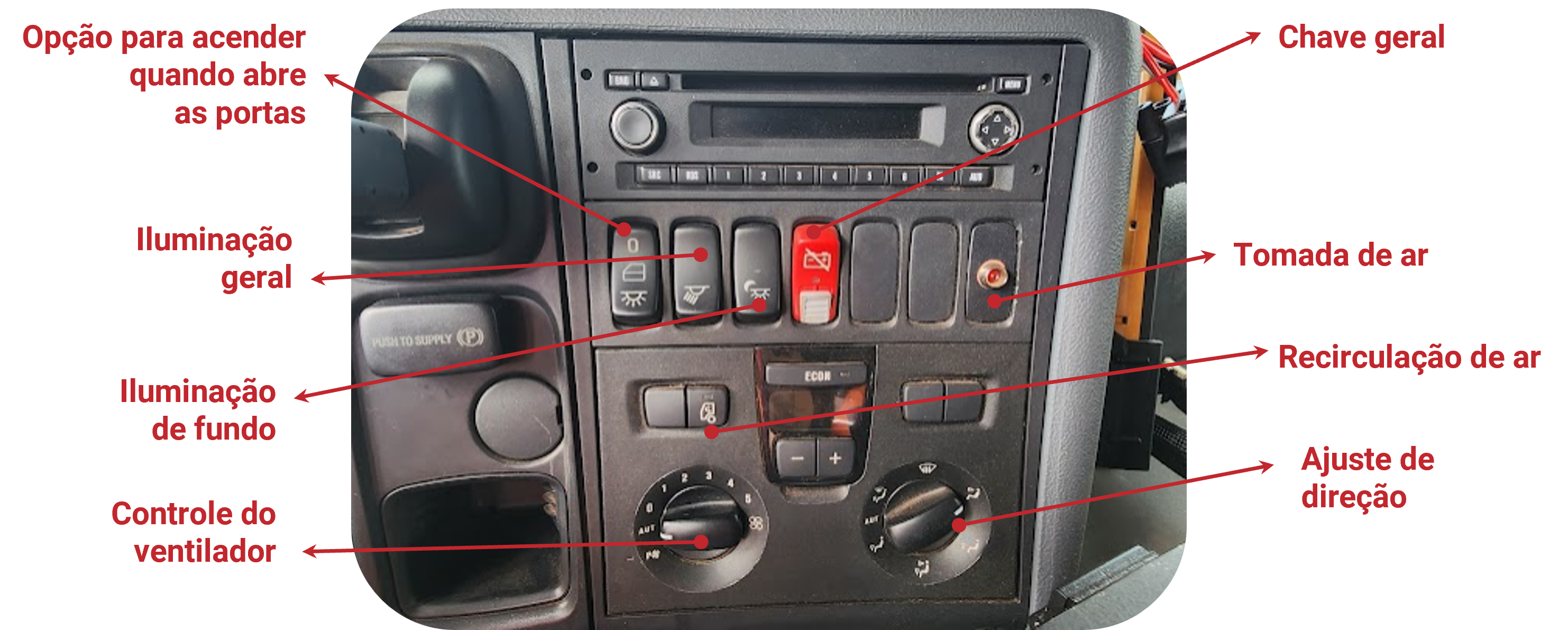

4. Ligue chave geral

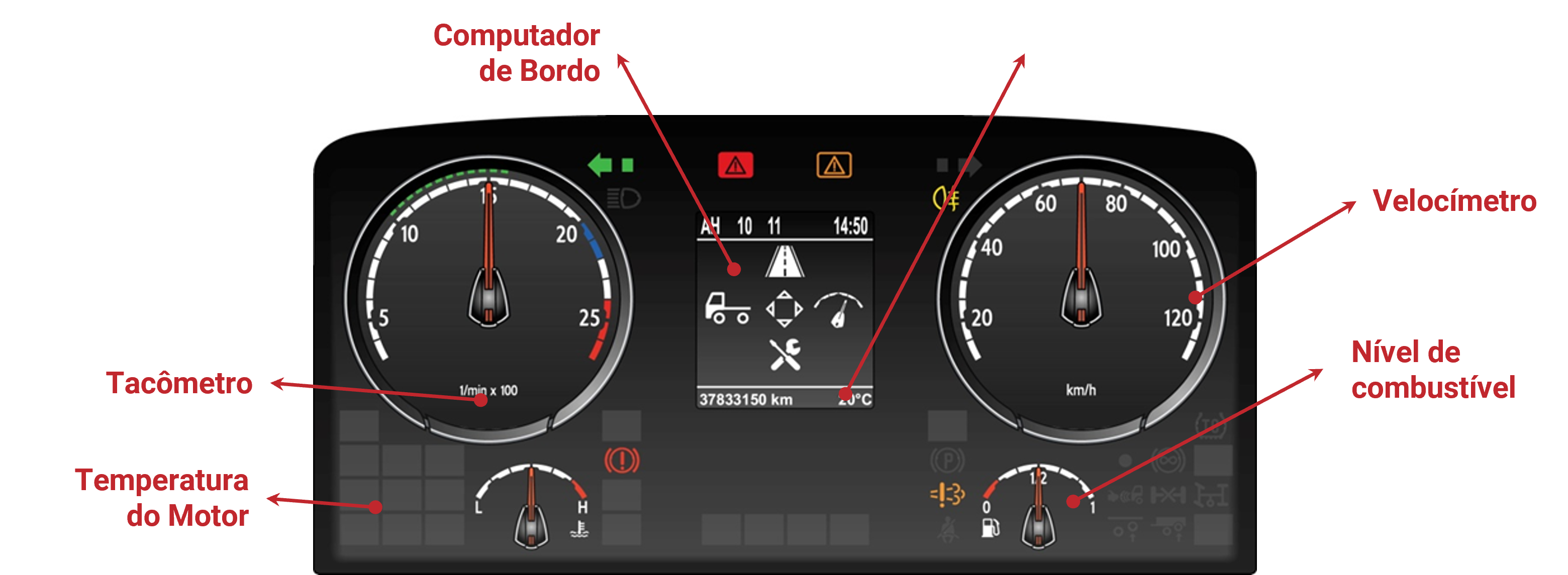

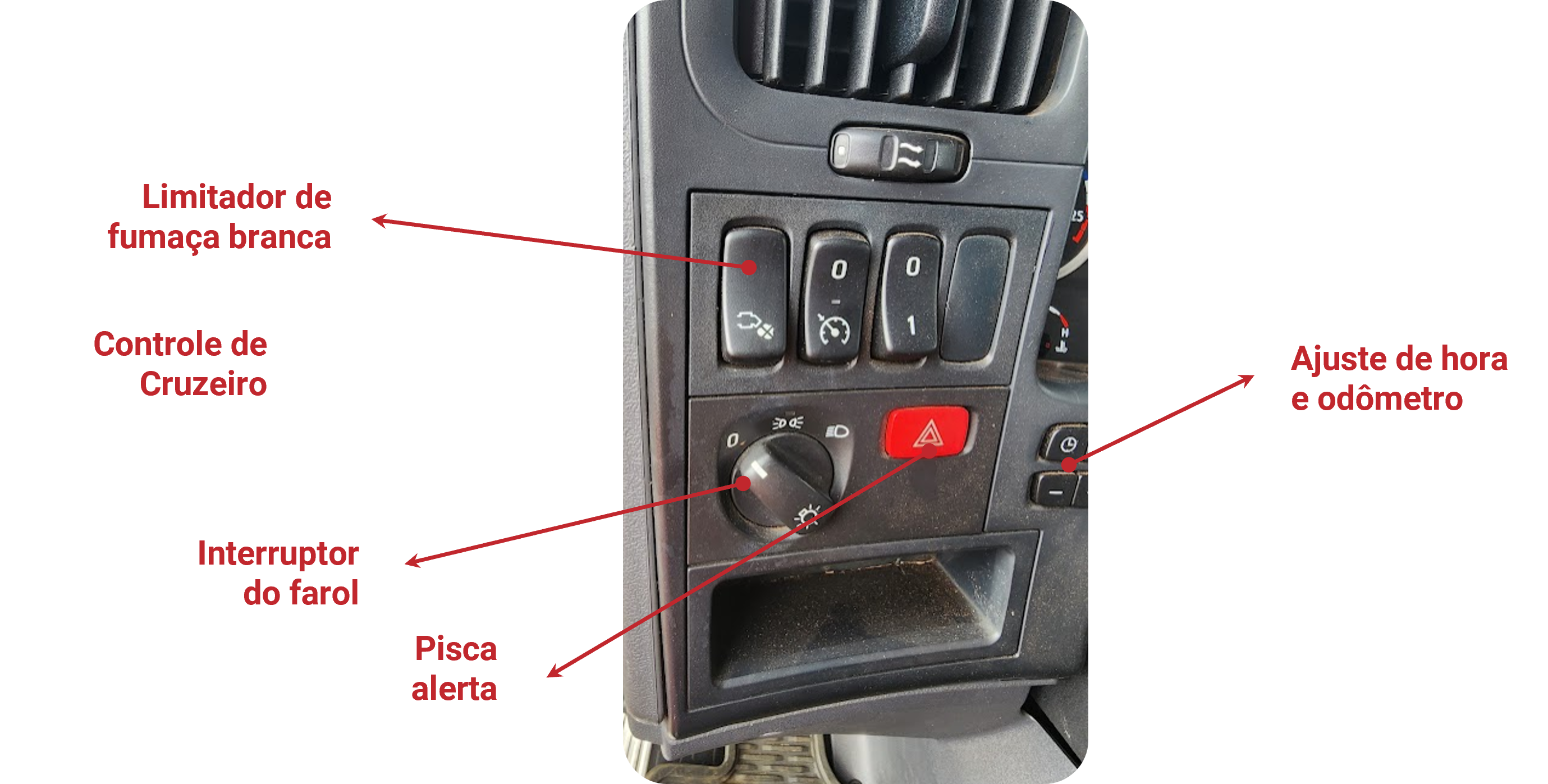

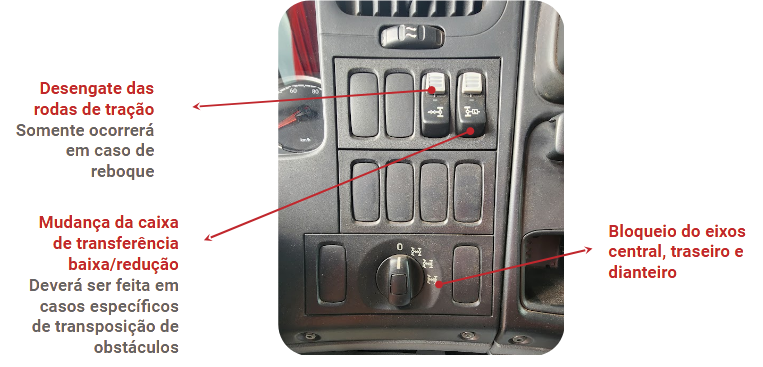

5. Ligue chave de ignição

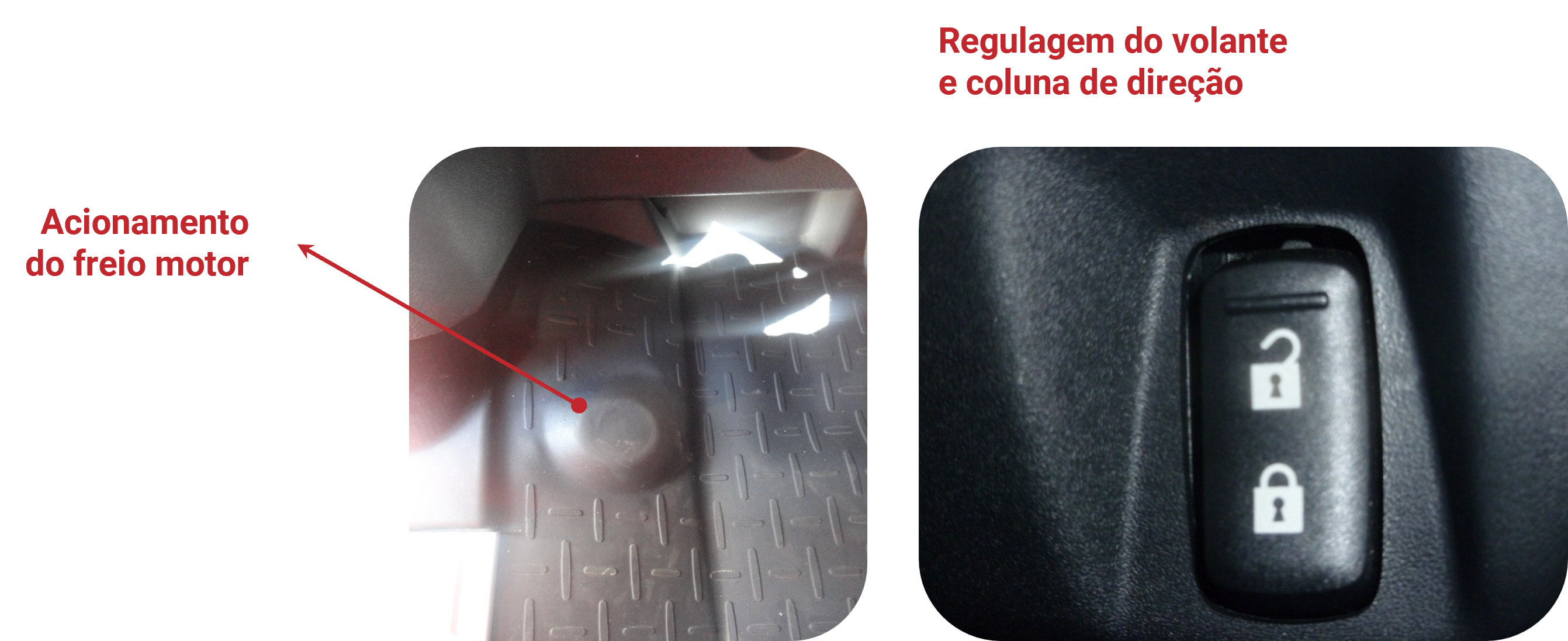

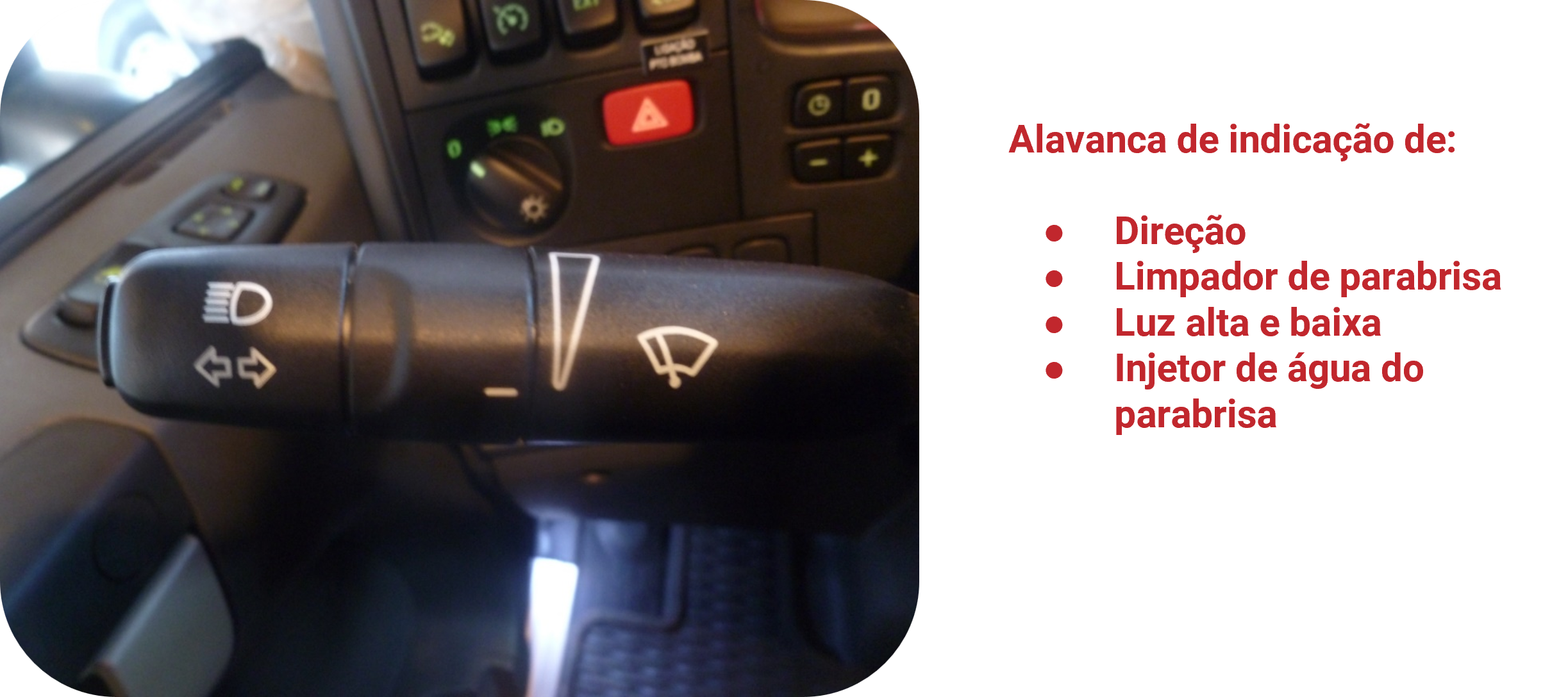

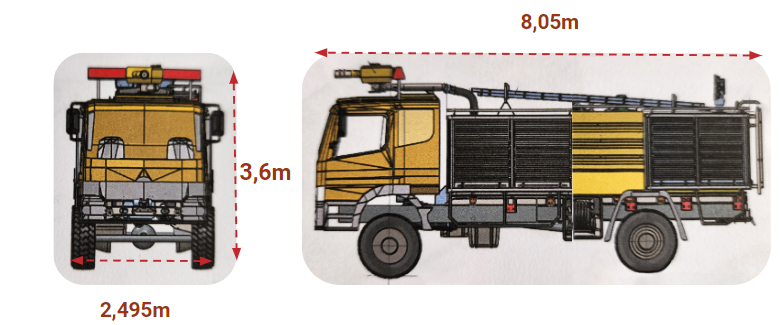

6. Verifique objetos solto no interior da cabine e altura adequada no local

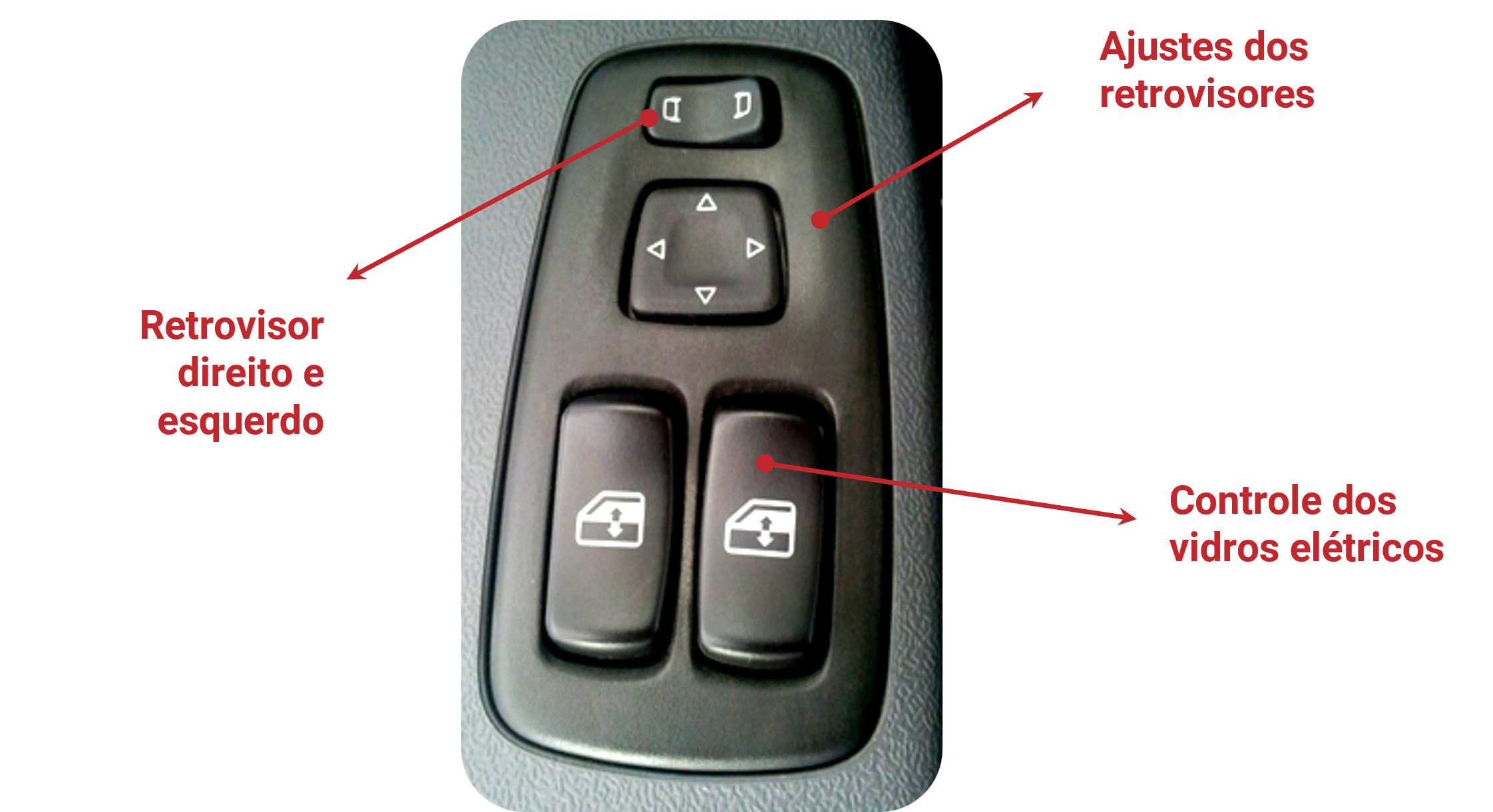

7. Feche as portas

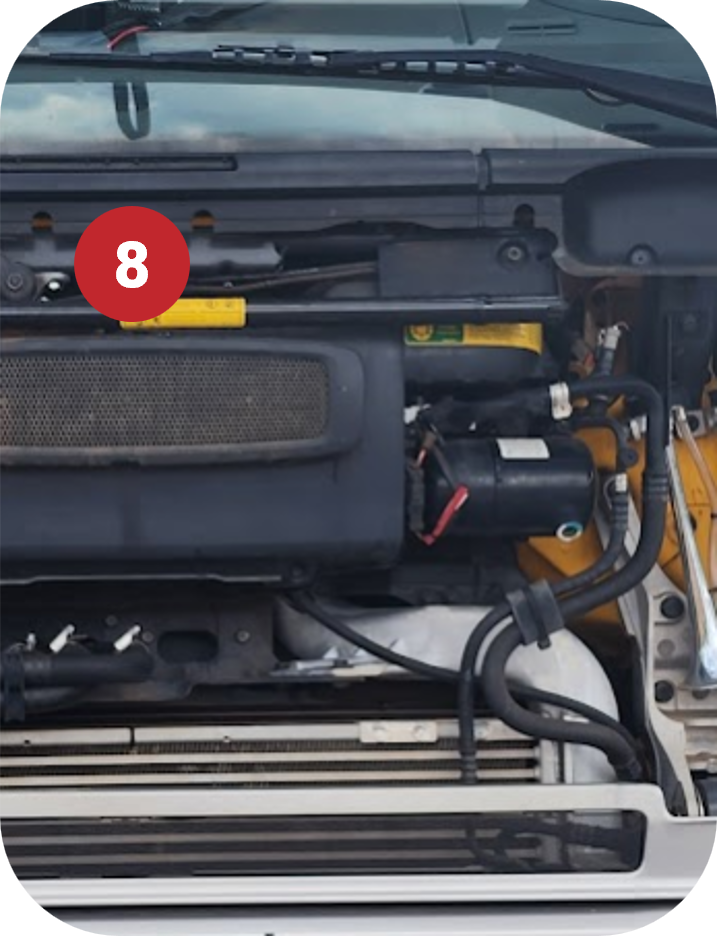

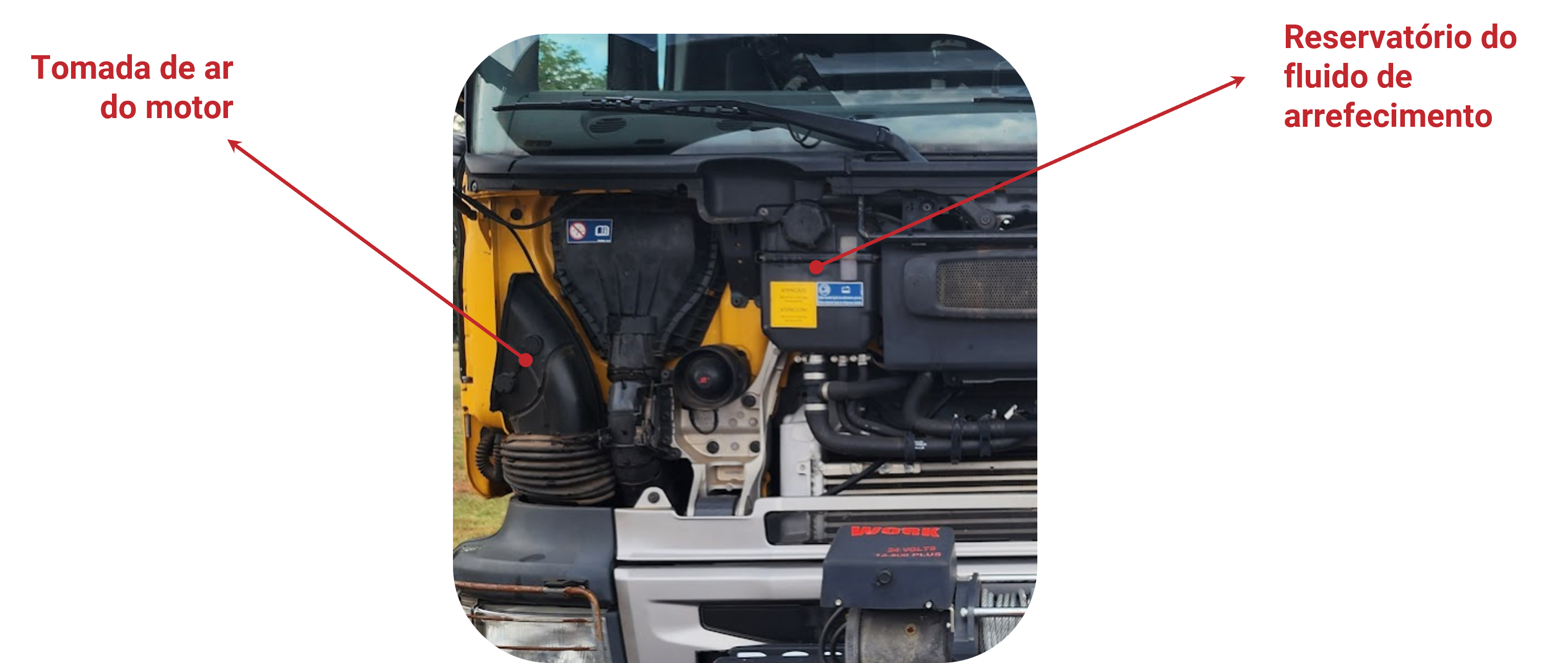

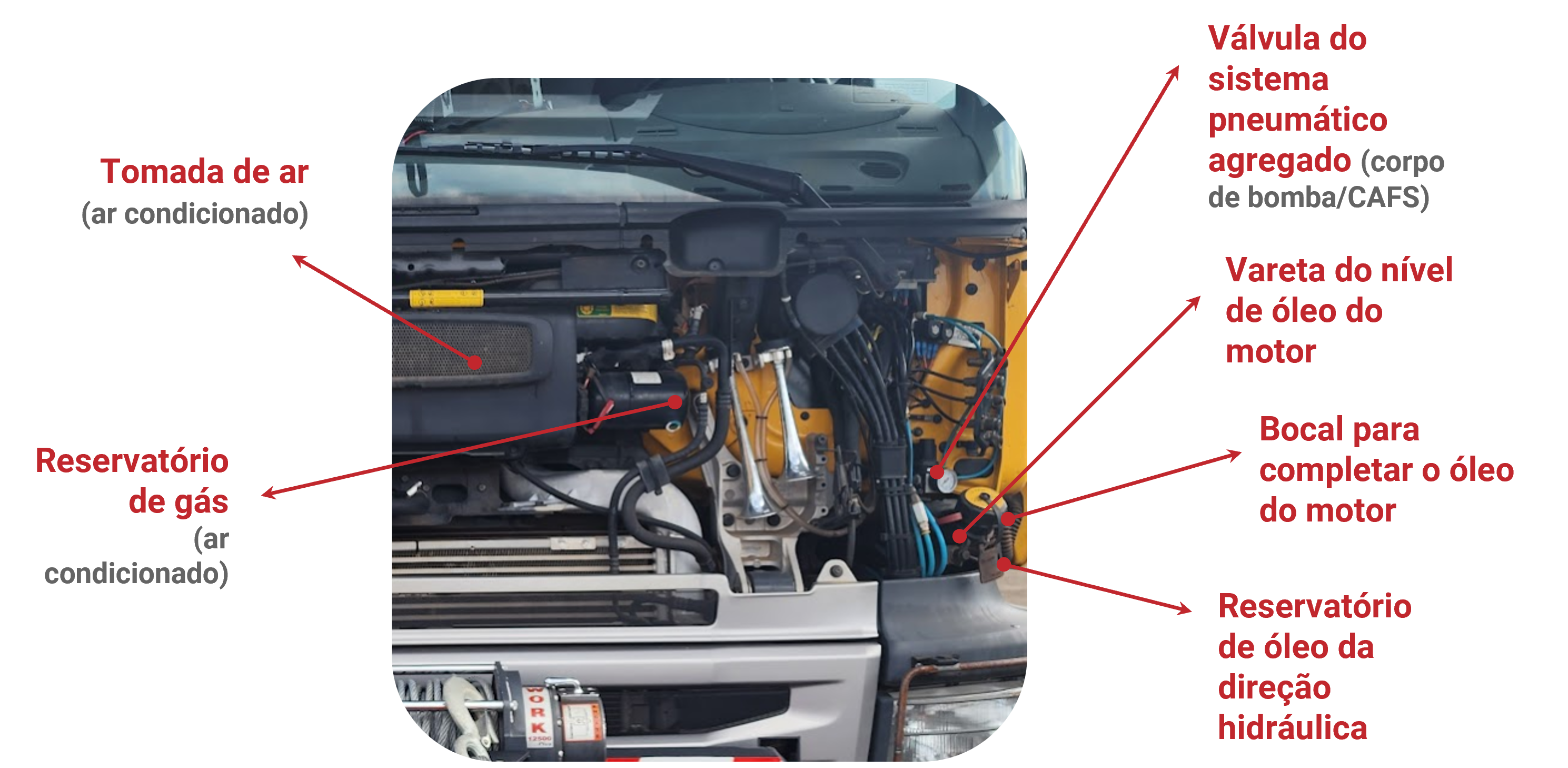

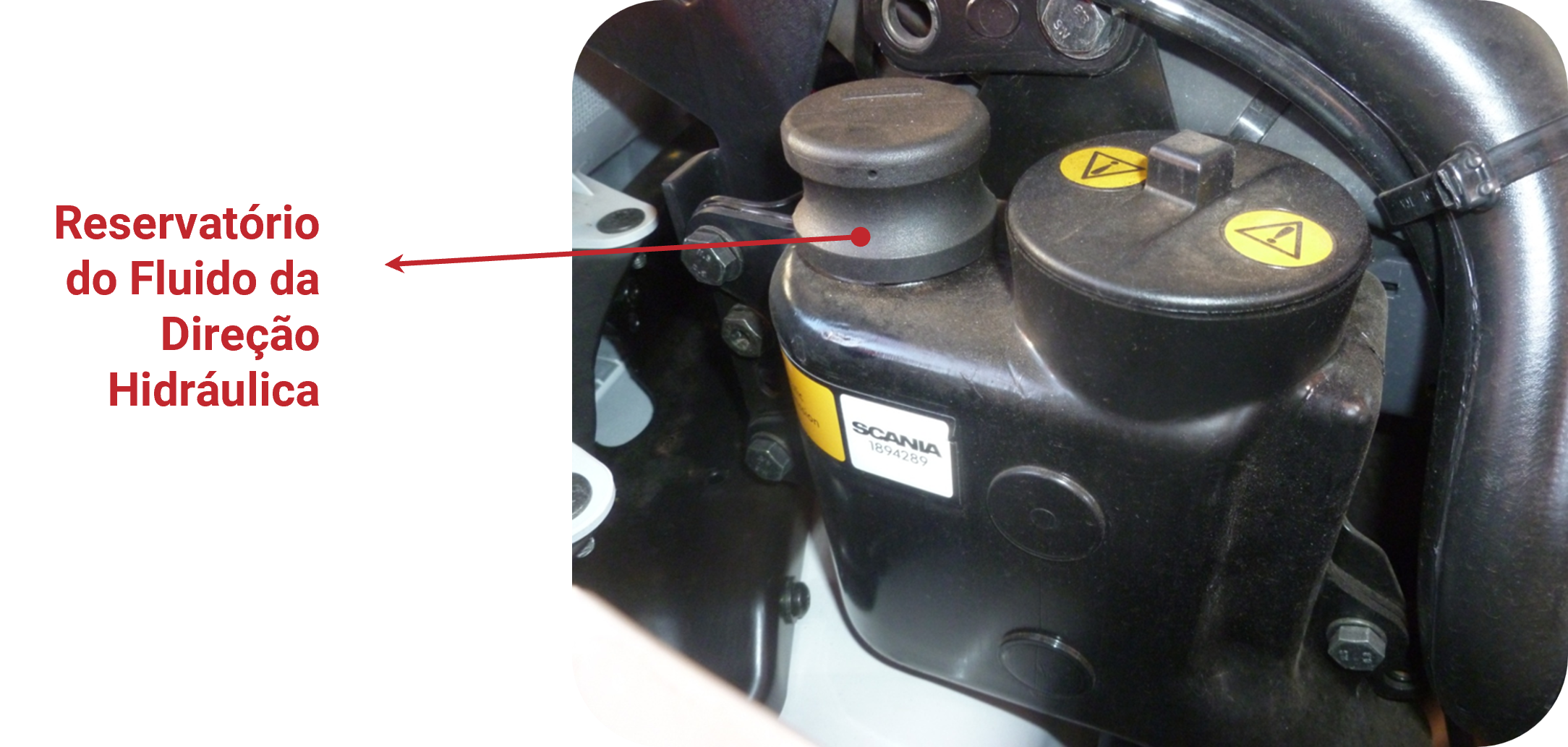

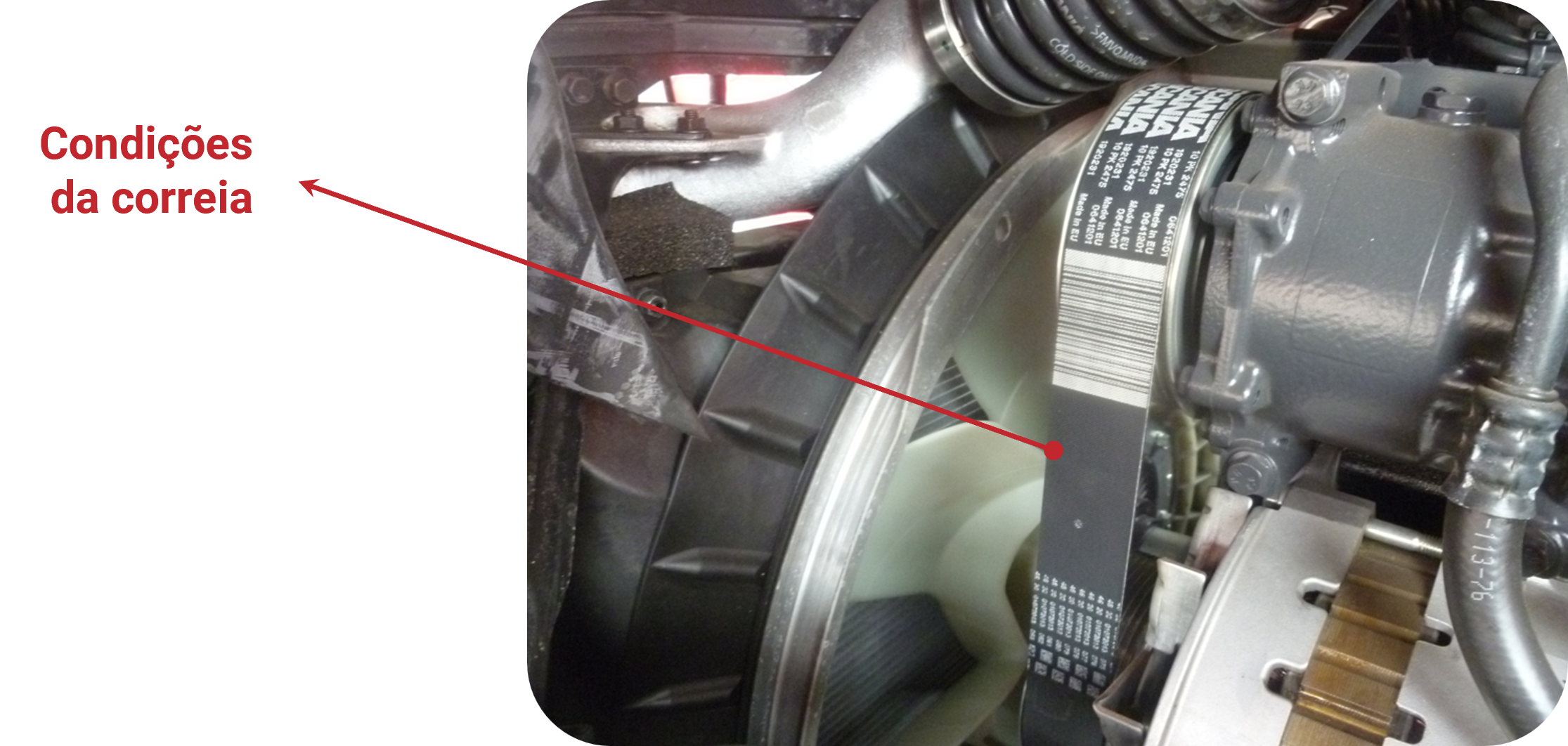

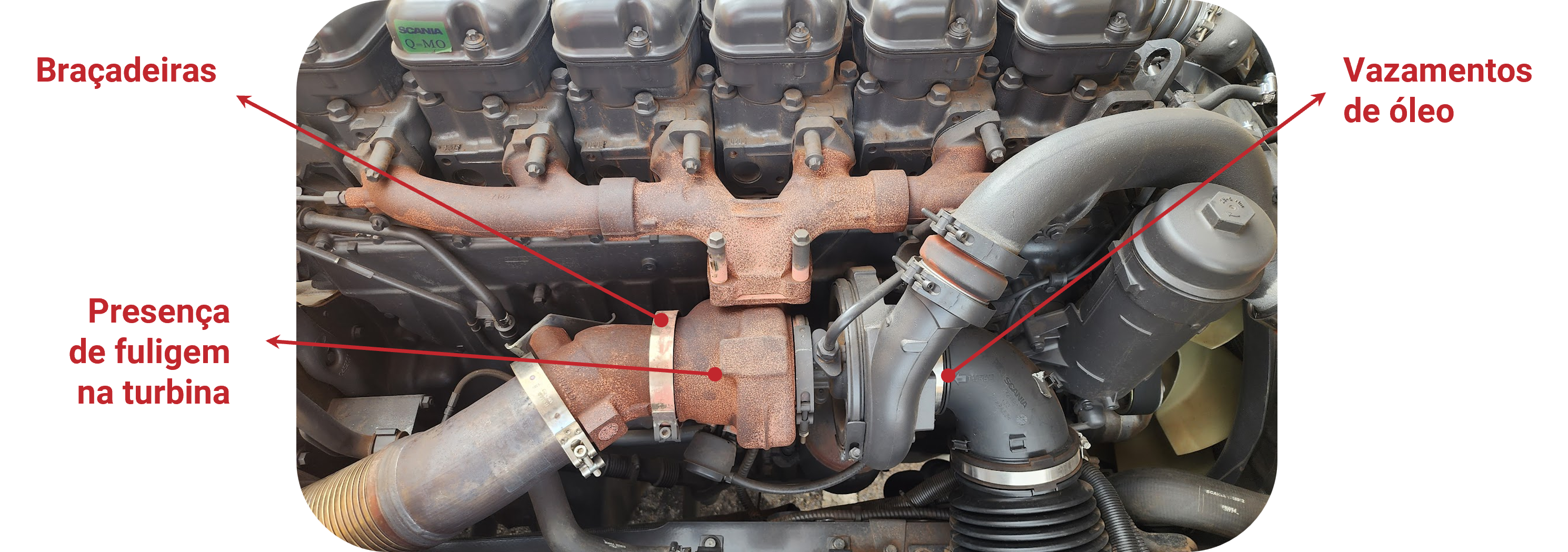

8. Abra a tampa frontal da cabine e retire alavanca

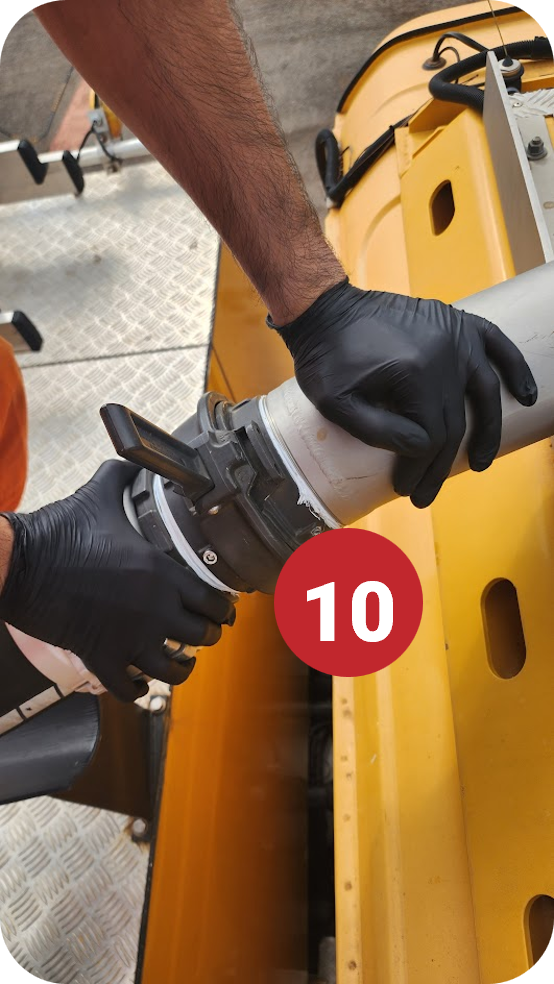

9. Destrave o mangote do canhão
10. Direcionar a chave seletora para elevar

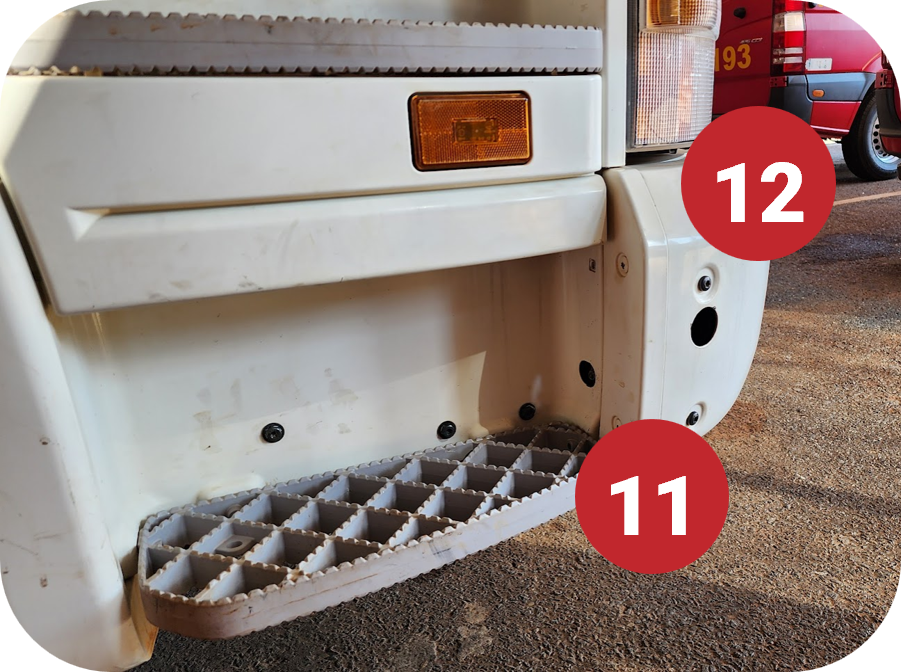

11. Realizar o comando manualmente
12. Realize o basculamento por completo, observando se as travas da cabine foram liberadas
13. Mantenha o mangote do canhão fora da trajetória da cabine para evitar danos

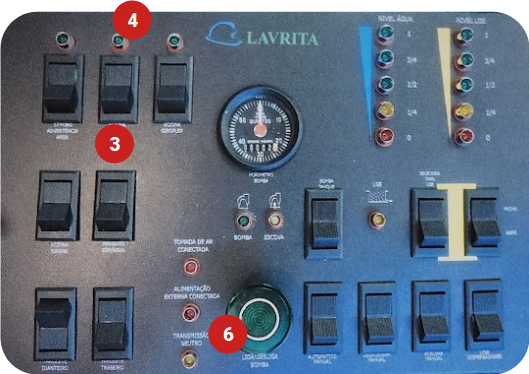

1. Engate com o veículo estacionado
2. Coloque o motor na marcha lenta- Engata a caixa de câmbio para posição neutra.

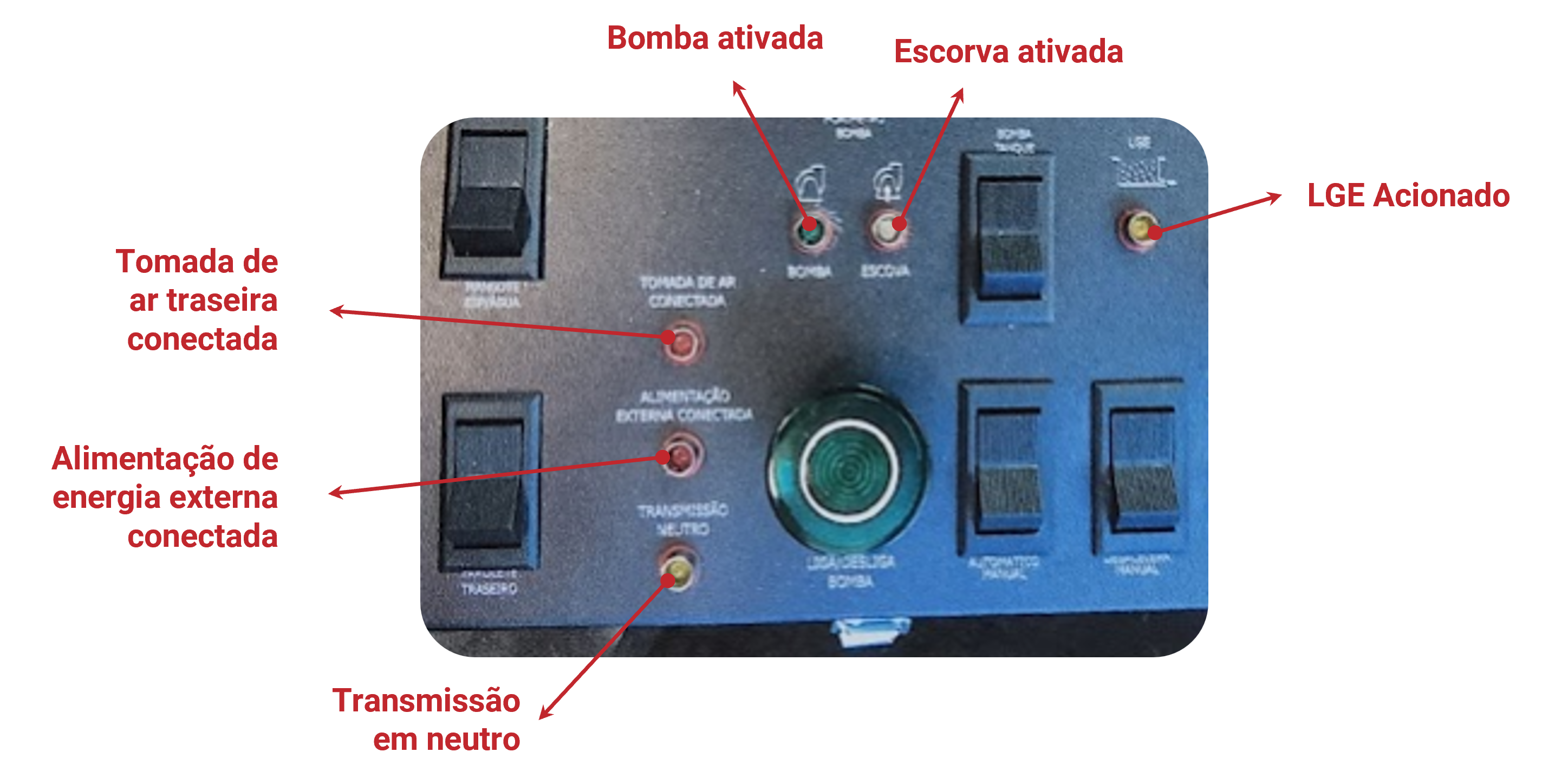

3. Ligue a chave “Aciona PTO”
4. O LED acima da chave ficará aceso
5. Pressione o botão de ativação da bomba

A válvula tanque/bomba abre automaticamente

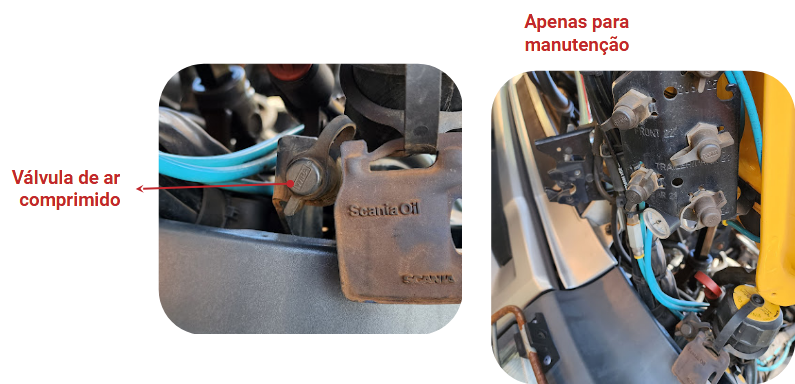

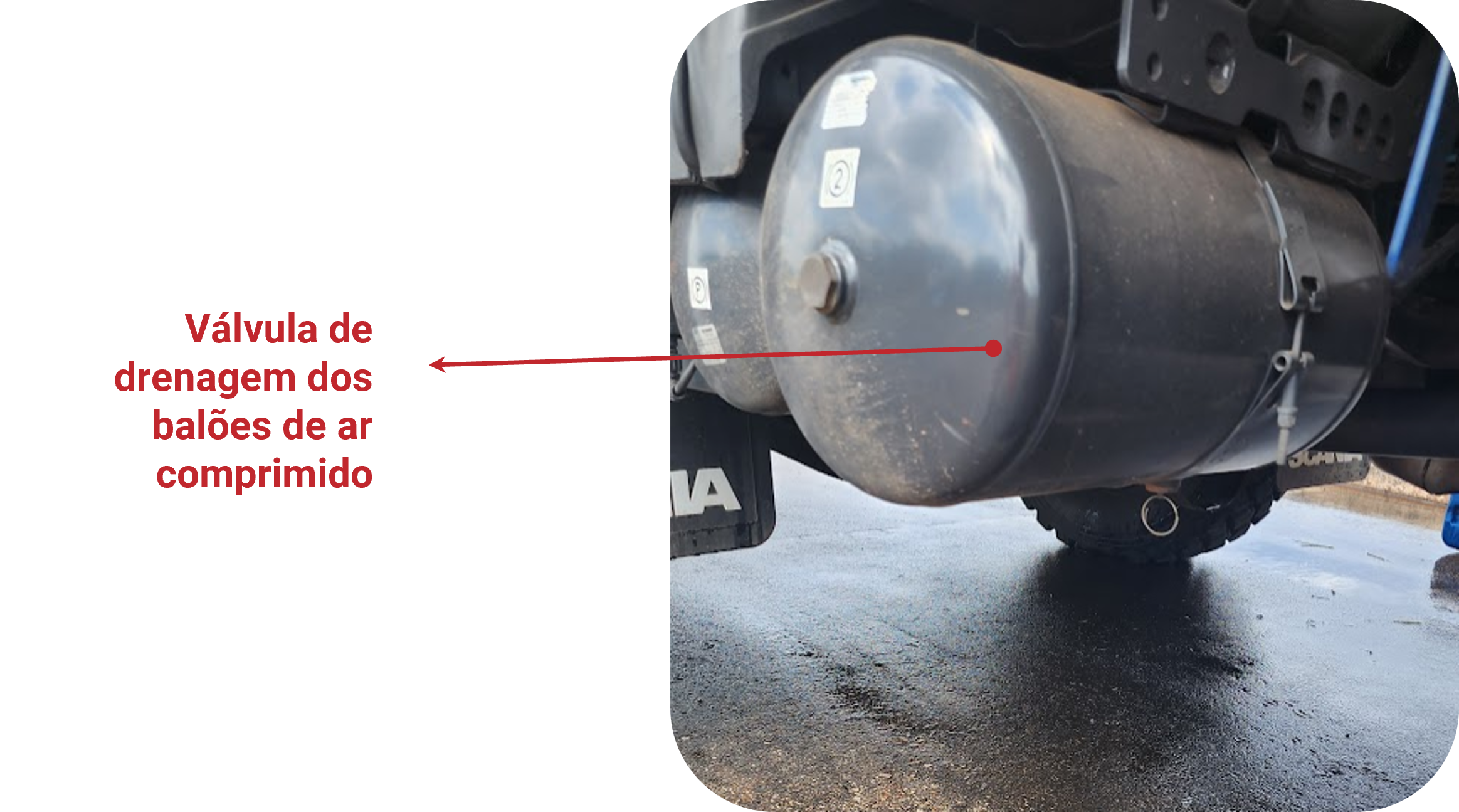

Para engatar a tomada de força 6 bar de ar comprimido deve estar disponível

1. Reduza o veículo para uma velocidade em primeira marcha
2. Engate a primeira marcha na caixa de câmbio
3. Acione o PTO
4. Aperte o botão verde liga bomba
5. O LED da bomba ligada ficará acesso

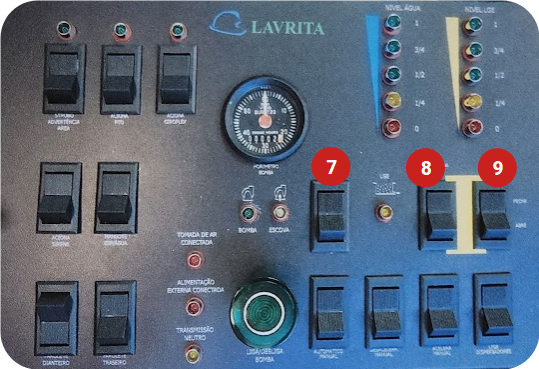

Automático

1. Coloque a chave em Automático
2. A pressão da bomba é aumentada automaticamente para 3 BAR enquanto nenhuma linha de descarga for aberta.
3. A pressão da bomba é aumentada automaticamente para 10 BAR enquanto uma linha de descarga for aberta

Manual

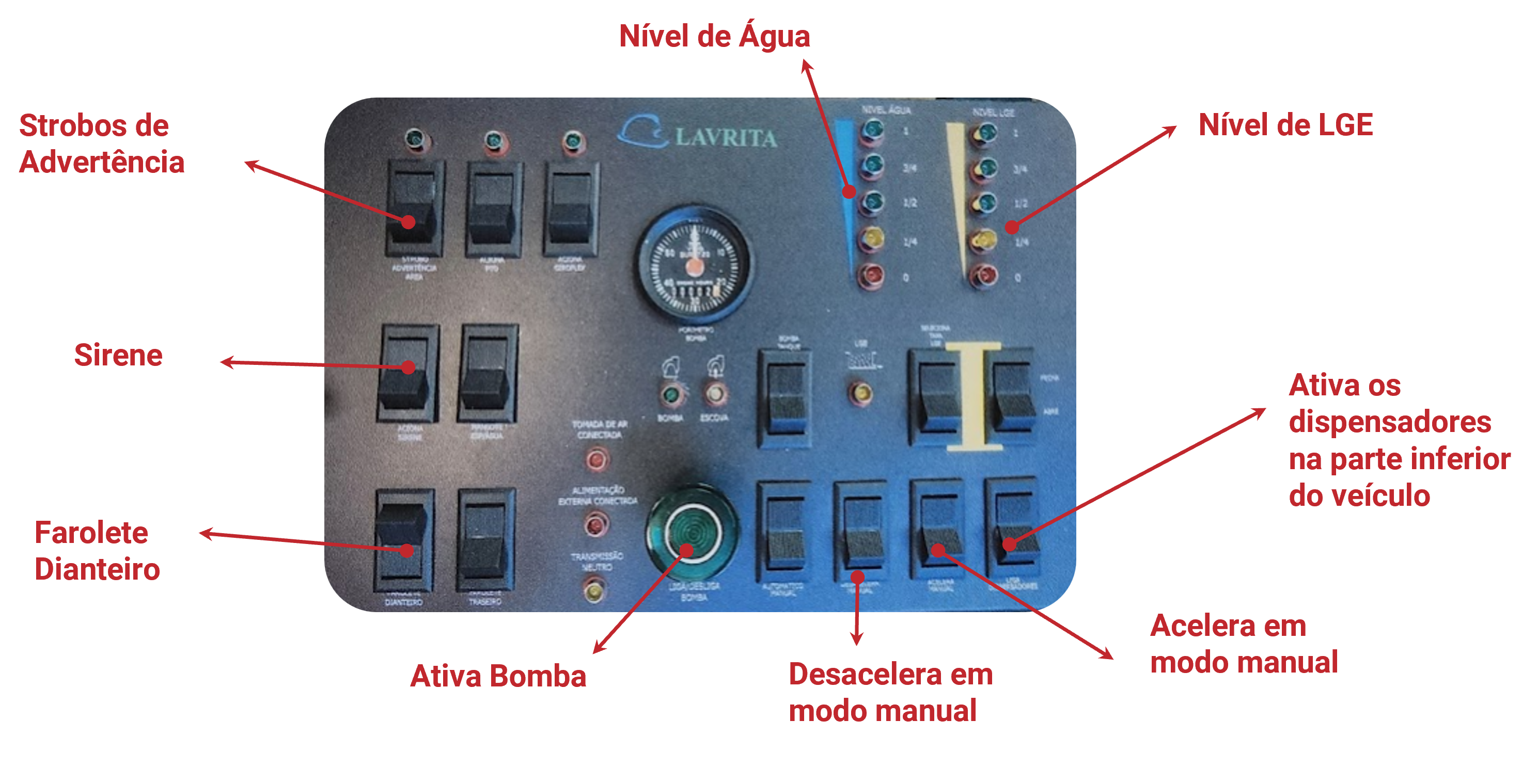

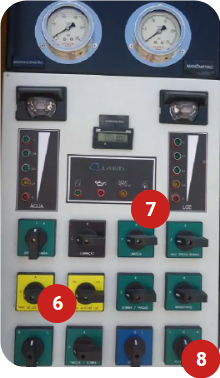

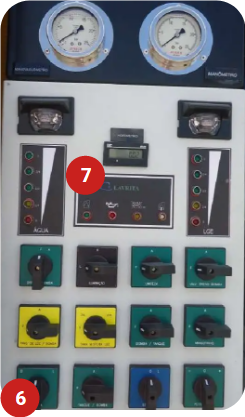

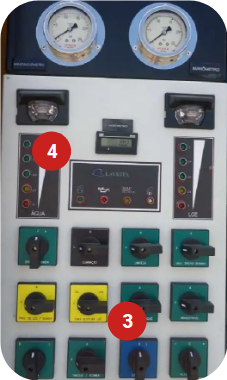

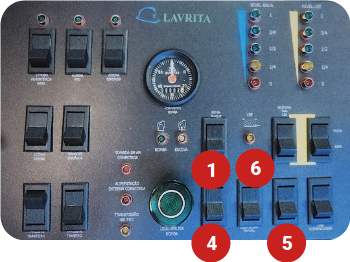

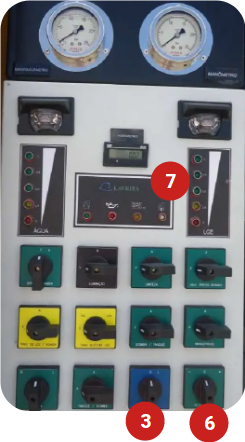

1. Coloque a chave em em Manual (4)

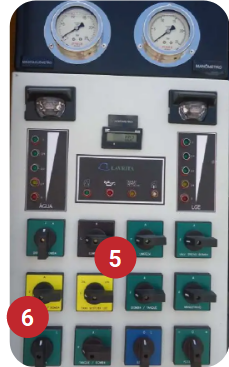

2. A pressão da bomba é aumentada usando a chave Acelera (6)
3. A pressão da bomba é diminuída usando a chave Desacelera (5)

1. Pare o veículo
2. Engate a caixa de câmbio para posição neutra
3. Aplique o freio de estacionamento
4. Deixe o motor na marcha lenta
5. Engate o PTO

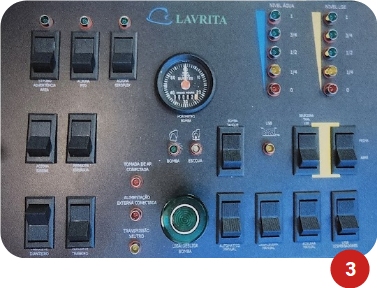

6. Gire a chave da bomba (para a posição L)

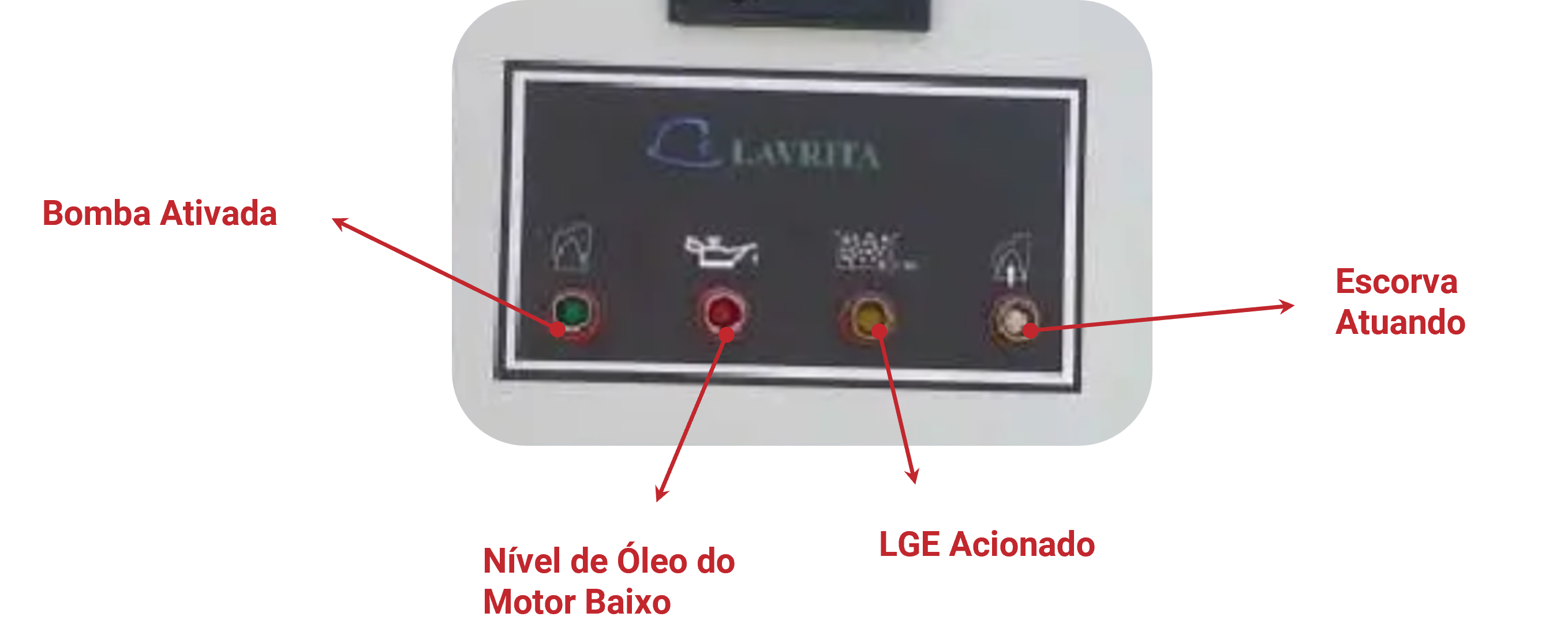

7. Sinaleiro Bomba (Verde) fica aceso
8. Sinaleiro Bomba (Verde) no painel interno também fica aceso

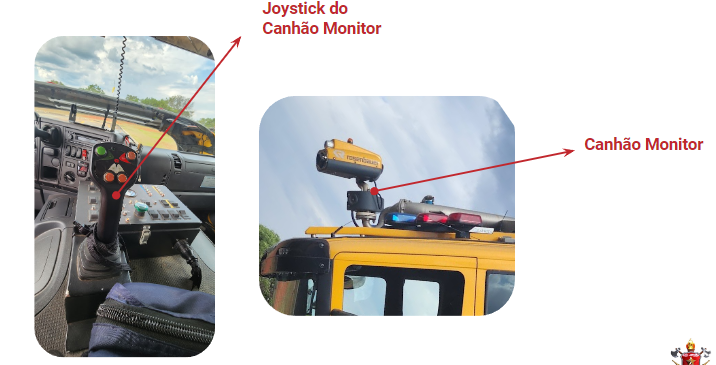

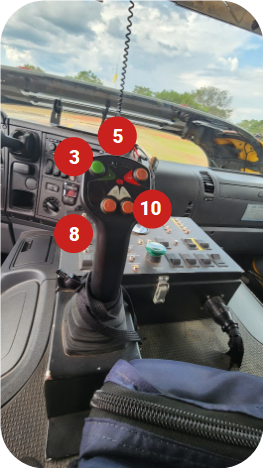

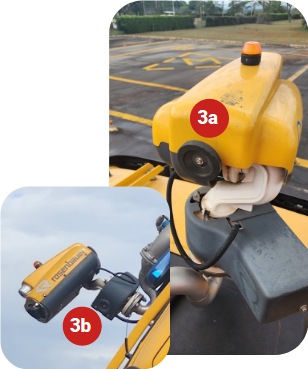

1. Selecione o modo de operação da bomba (automático ou manual)
2. Engate a bomba
3. Aperte a chave “START” Verde
4. O canhão de água se move automaticamente para a posição atual do joystick
5. O LED de posição fica aceso quando o canhão de água tiver alcançado a posição do joystick.
6. Direcione o canhão de água até a posição desejada usando o joystick
7. Abra a linha de descarga do canhão de água
8. Acione o botão Gatilho do Joystick
9. A pressão da bomba é aumentada automaticamente para 10 bar assim que a linha de descarga é aberta (se em modo automático)
10. Para gerar um jato concentrado ou leque, acione os botões inferiores Vermelhos de acordo com a necessidade.

Parada

Parada temporária da operação do canhão de água

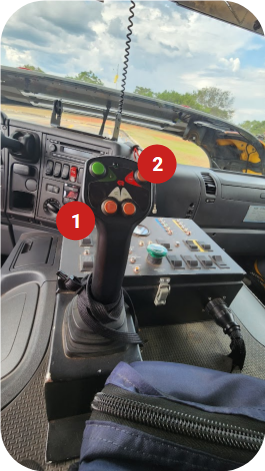

• Libere o botão tipo gatilho do Joystick (1)

Parando a operação do canhão de água

• Aperte o botão “STOP” (Vermelho Superior) (2)

1. Selecione o modo de operação da bomba (automático ou manual)
2. Engate a bomba
3. Aperte a chave “START” Verde
4. O canhão de água se move automaticamente para a posição atual do joystick
5. O LED de posição fica aceso quando o canhão de água tiver alcançado a posição do joystick.

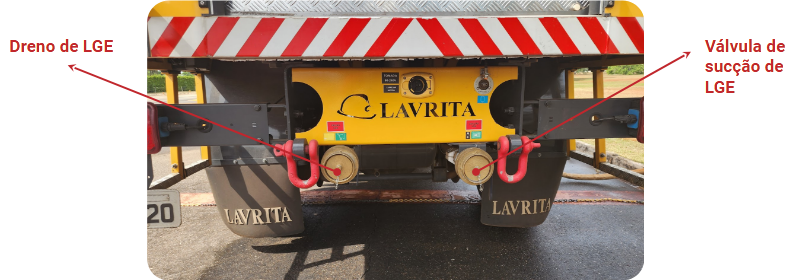

6. Abra a válvula de sucção do tanque do composto de espuma (se estiver utilizando fonte externa)
7. Feche o bomba-tanque
8. Selecione a dosagem de LGE
9. Aperte chave Liga LGE
10. Acione o gatilho do Joystick.
11. A pressão da bomba é aumentada automaticamente para 10 bar assim que a linha de descarga é aberta

Parada

Parada temporária da operação do canhão de água

• Libere o botão tipo gatilho do Joystick

Parando a operação do canhão de água

• Opera a chave para posição “FECHA LGE ” –  o canhão de água é lavado automaticamente se deixe a descarga de água continuar. (9)
• Coloque o motor na marcha lenta.
• Aperte o botão do Joystick “STOP”. O canhão de água se move para a posição de transporte
• Lave o sistema de bombeamento

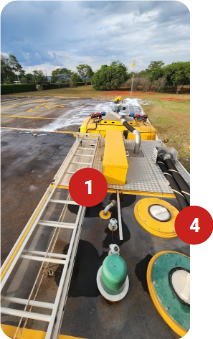

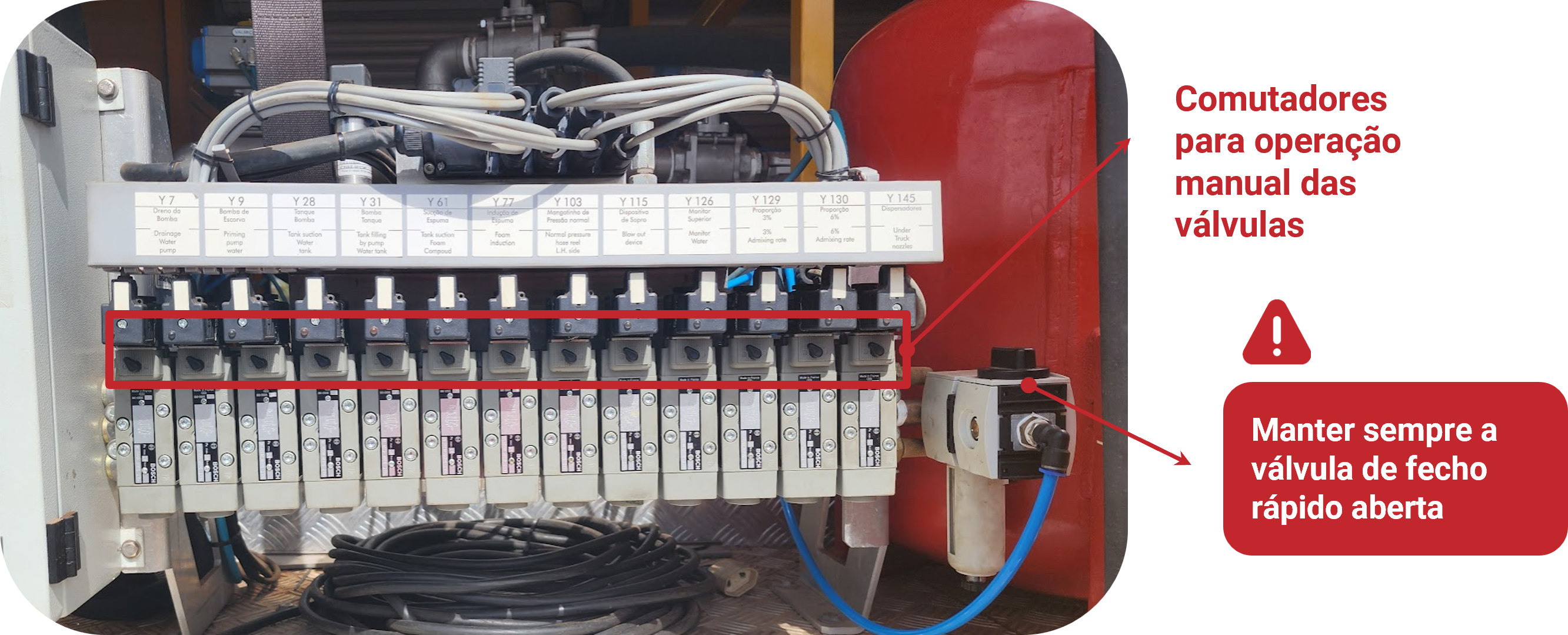

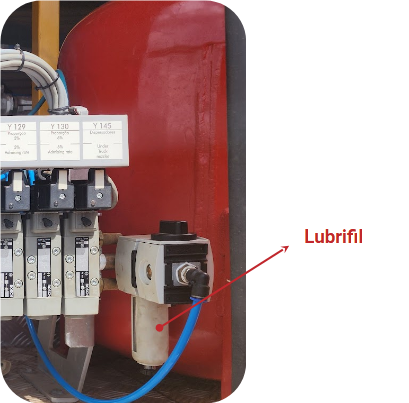

Se a unidade CLP de controle do canhão de água de teto estiver com defeito o canhão poderá ser operado pelo teto do veículo:

1. Desconecte a linha de suprimento de ar comprimido na tampa do canhão.
2. Abre a trava de transporte – puxando o cilindro pneumático pela mão.
3. Direcione o canhão de água para posição desejada usando:

Operação com água:

1. Opera o sistema de bombeamento

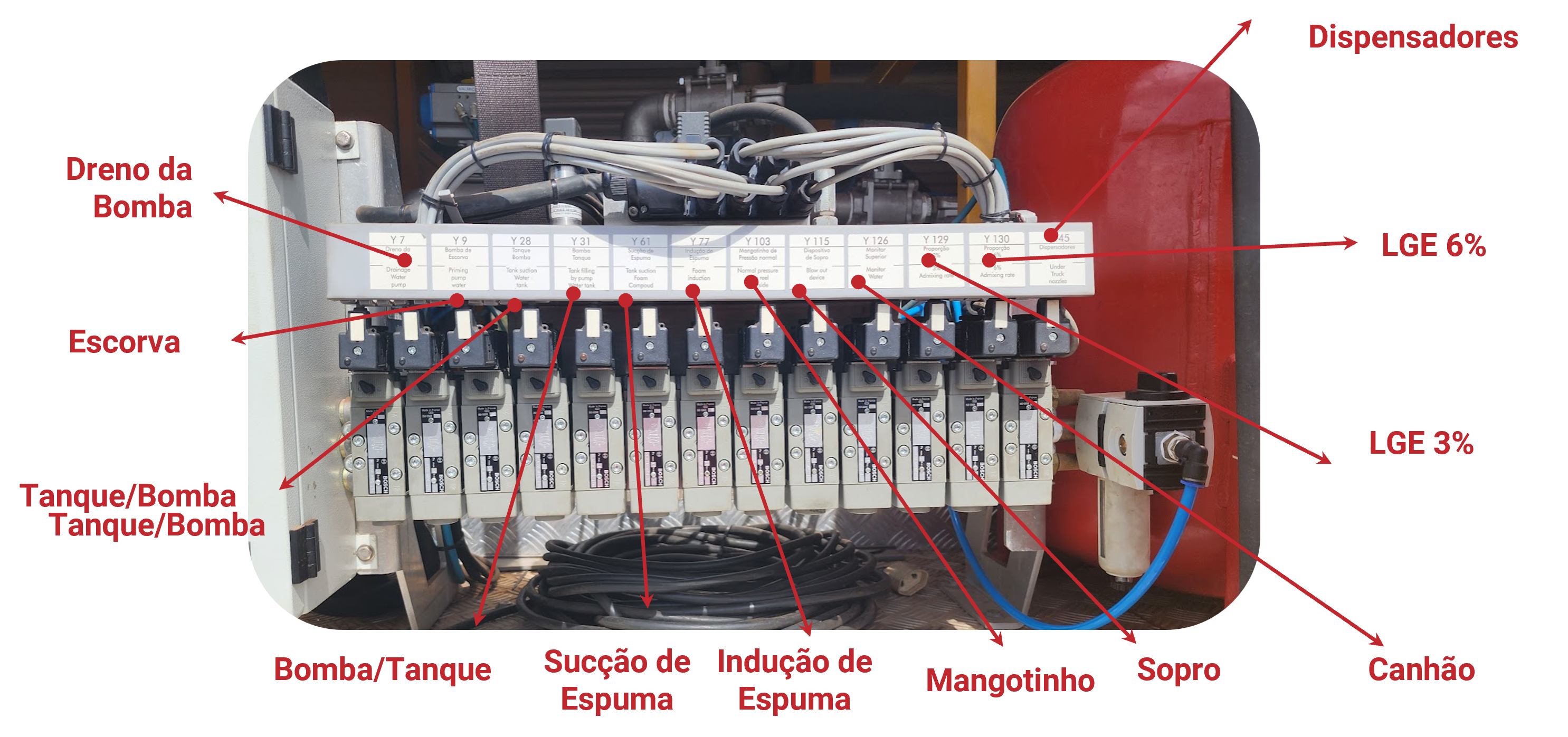

2. Ative a válvula solenoide (Y126) (2)

Operação com espuma:

1. Opera o sistema de bombeamento

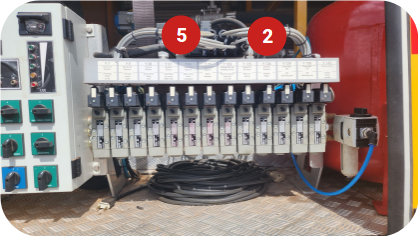

2. Ativa as válvulas solenoide (Y126), (Y77) e (Y61) (5)
3. Ajusta a pressão de descarga e o raio de alcance desejado usando o pedal do acelerador do veículo ou a chave (Acelera) no painel de controle da bomba

Parada

Parando a operação do canhão de água do teto

1. Coloque o motor na marcha lenta.
2. Retorna as solenóides pneumáticas para posição neutra.
3. Retorne o canhão de água para a posição de transporte.
4. Fixe a trava de transporte reconectando a linha de suprimento de ar comprimido.
5. Lave o sistema de bombeamento após operação com espuma

Atenção a operação no teto. Após a finalização o veículo deve ser enviado para a manutenção

Operação com água ou espuma

1. Opere o sistema de bombeamento
2. Abra a válvula de descarga embaixo do caminhão
3. Ligue chave (LIGA DISPERSORES)
4. Para a operação com espuma ativar dispensador de LGE e fechar o bomba-tanque
5. A pressão da bomba é aumentada automaticamente para 10 bar
6. Lave o sistema de bombeamento após operação com espuma

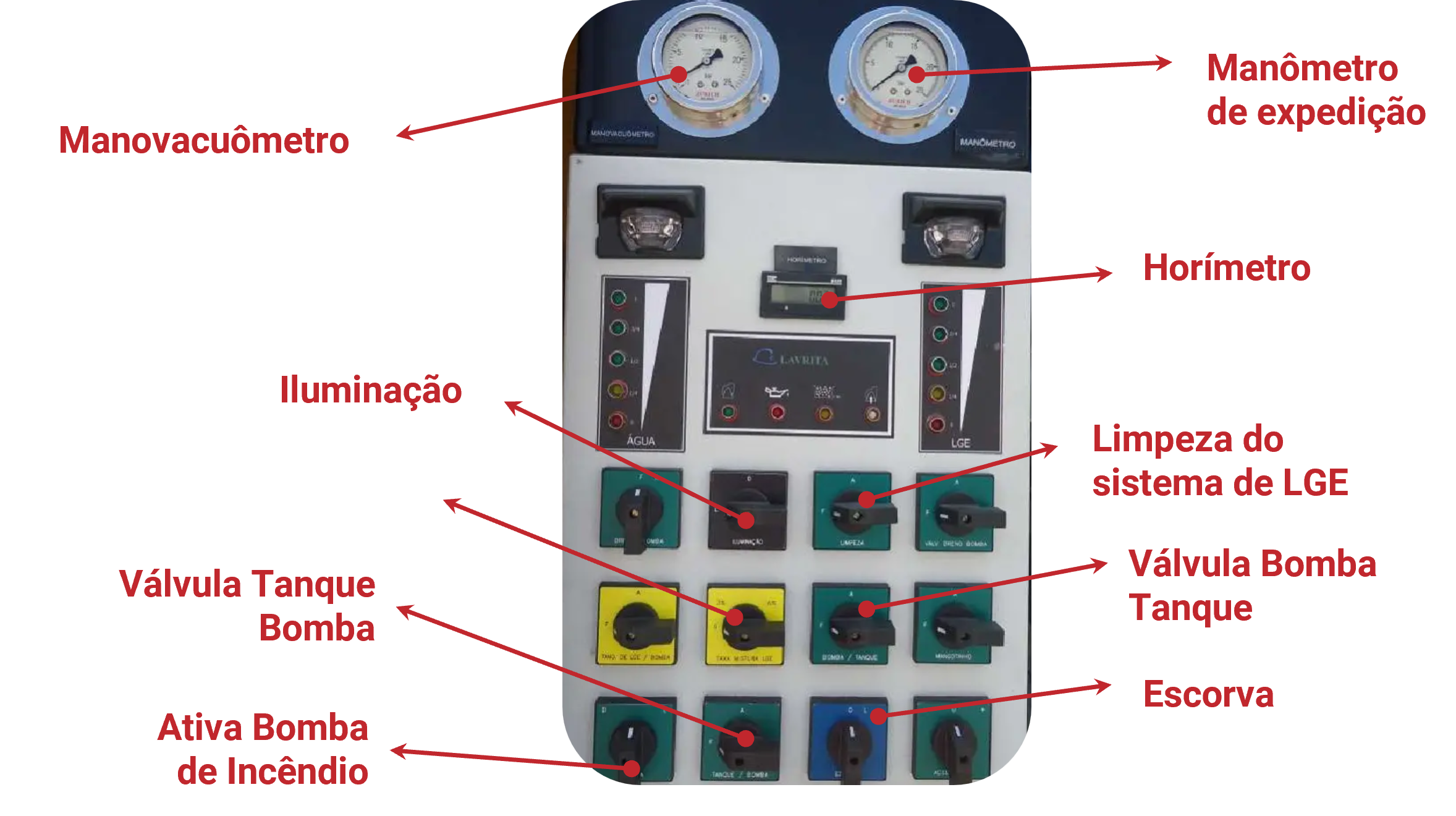

1. Conecte as mangueiras de pressão nas saídas de pressão.
2. Feche todas as expedições, admissões, drenos e o tanque bomba
3. Abra a válvula de sucção do tanque de água
4. A bomba de escorvamento é engatada até alcançar uma pressão de 2 bar
5. Engate a bomba
6. Durante a operação de escorvamento aumentar a velocidade do motor usando a chave
7. O sinaleiro fica aceso enquanto a bomba de escorvamento estiver ligada
8. Abra a(s) válvula(s) de descarga lentamente
9. Aumente a velocidade da bomba lentamente girando a chave

1. Opere o sistema de bombeamento
2. Providencie mangueiras de pressão com tubos auxiliares de espuma
3. Abra a(s) válvula(s) de descarga
4. Feche o bomba-tanque

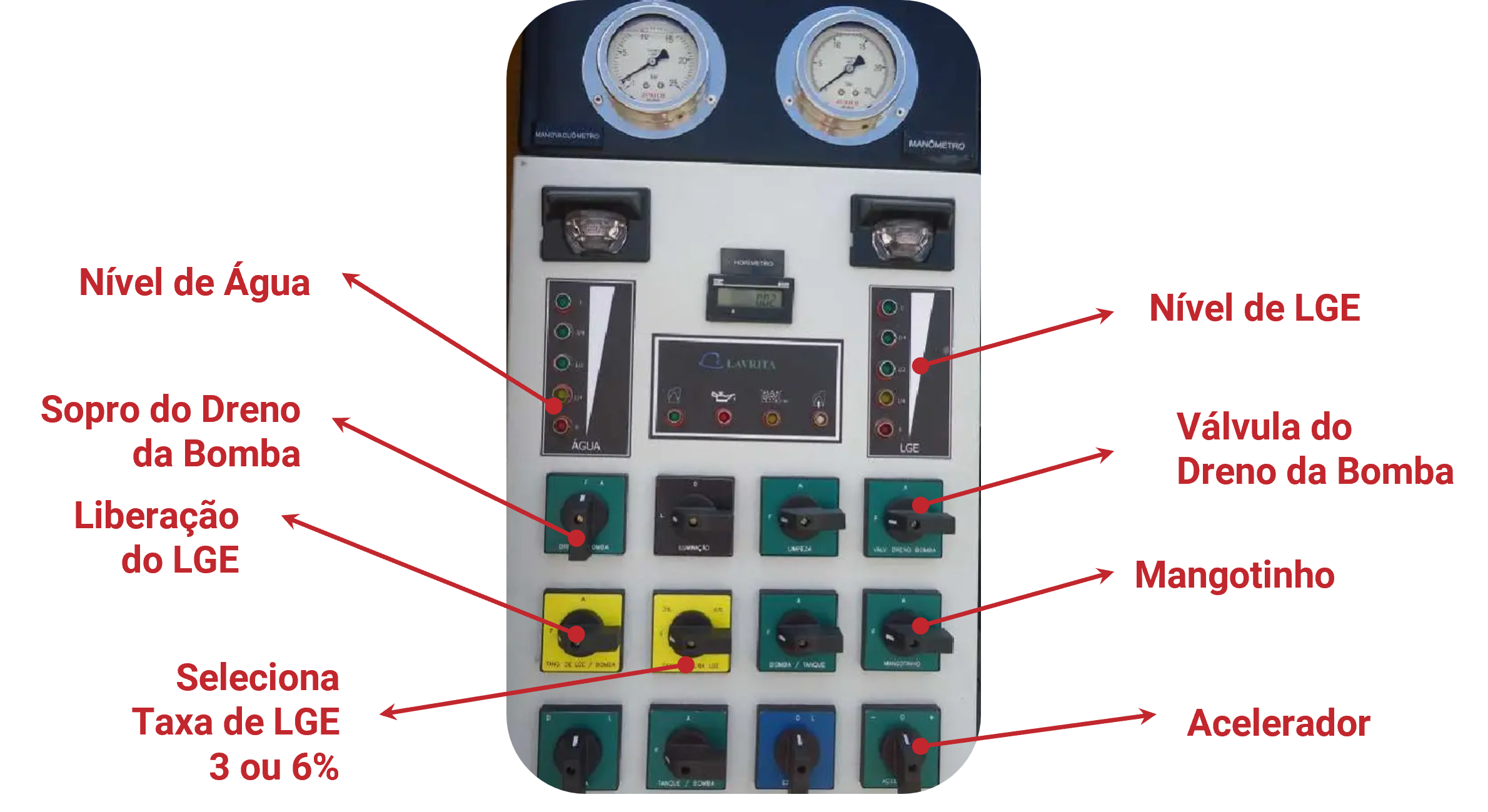

5. Selecione a taxa de mistura de espuma necessária
6. Acione a chave de LGE
7. O sinaleiro amarelo fica aceso.
8. Aumente a velocidade da bomba lentamente para alcançar a pressão desejada com a chave

1. Opere o sistema de bombeamento
2. Providencie mangueiras de pressão com tubos auxiliares de espuma

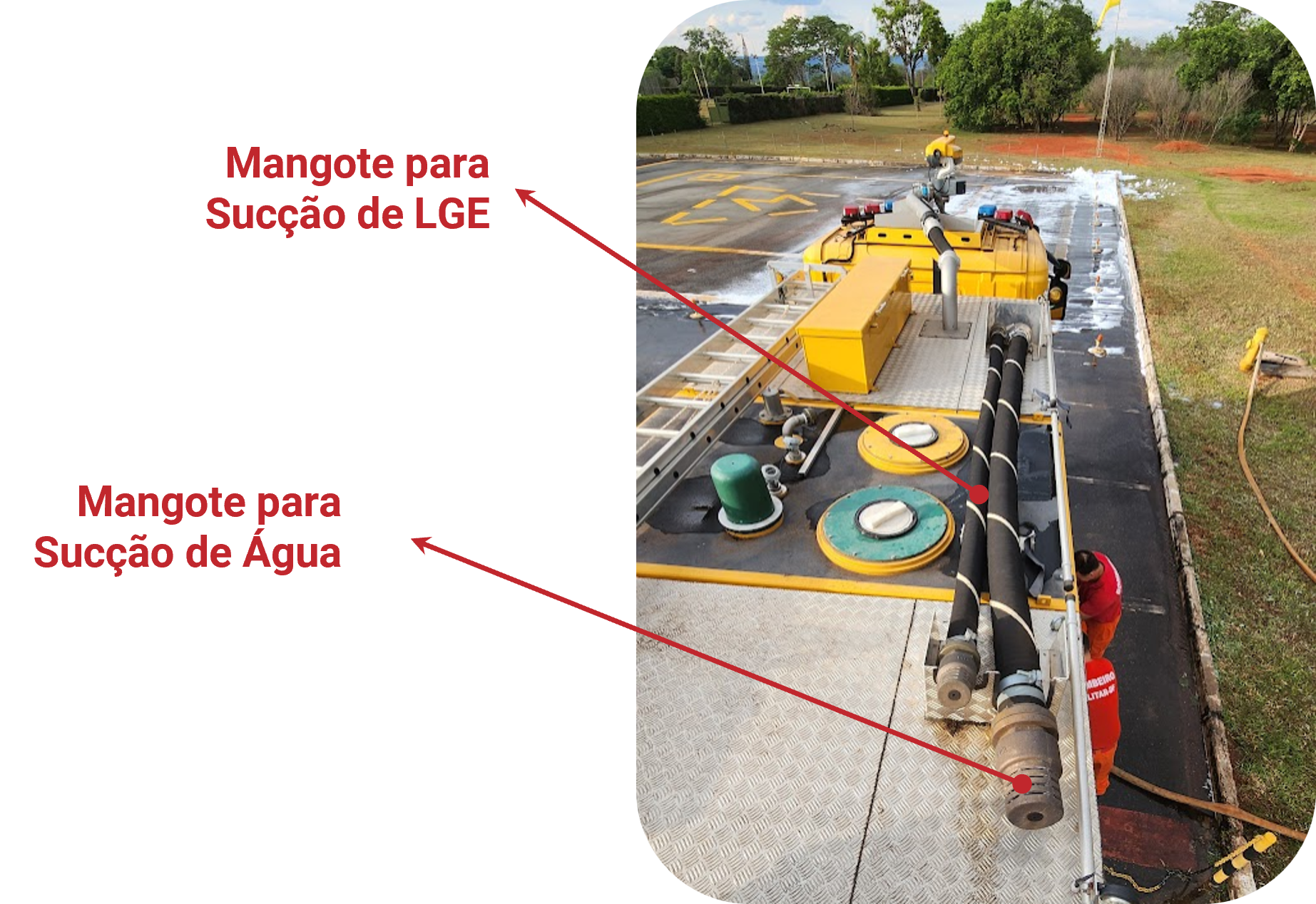

3. Conecte a mangueira de sucção de espuma na conexão sugar espuma / lavagem e coloque o lado oposto dentro de um recipiente de composto de espuma
4. Abra a(s) válvula(s) de descarga
5. Feche o bomba-tanque
6. Selecione a taxa de mistura de espuma necessária
7. Abra a válvula de sugar espuma / lavagem
8. Aumente a velocidade da bomba lentamente para alcançar a pressão desejada
9. O composto de espuma é sugado do recipiente de composto de espuma e uma mistura de água e espuma de acordo com a taxa de mistura pré-ajustada é produzida.

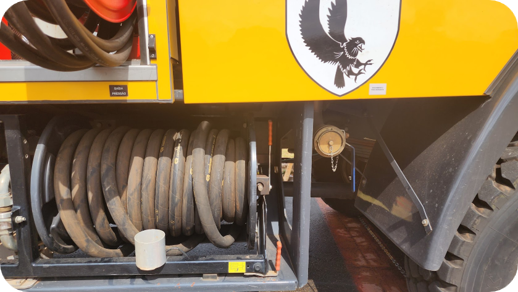

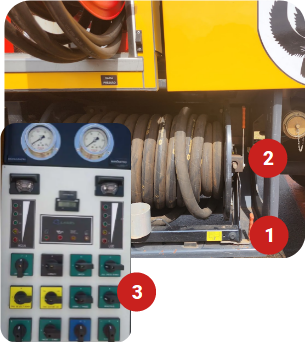

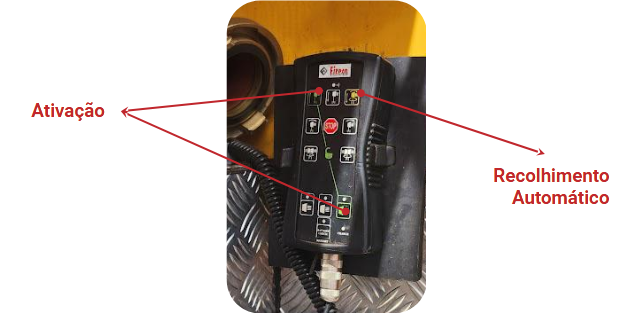

Operação com Água

1. Solte o freio do carretel de mangueira
2. Tire o esguicho neblinado do suporte, puxa o comprimento desejado de mangueira e trava o freio novamente. Abre a válvula do carretel de mangueira
3. Abra a válvula do carretel de mangueira

Operação com Espuma

1. Solte o freio do carretel de mangueira
2. Solte o freio do carretel de mangueira, tira o “Ne-Pi-Ro” do seu suporte, puxa o comprimento desejado de mangueira e trava o freio novamente
3. Abra a válvula do carretel de mangueira

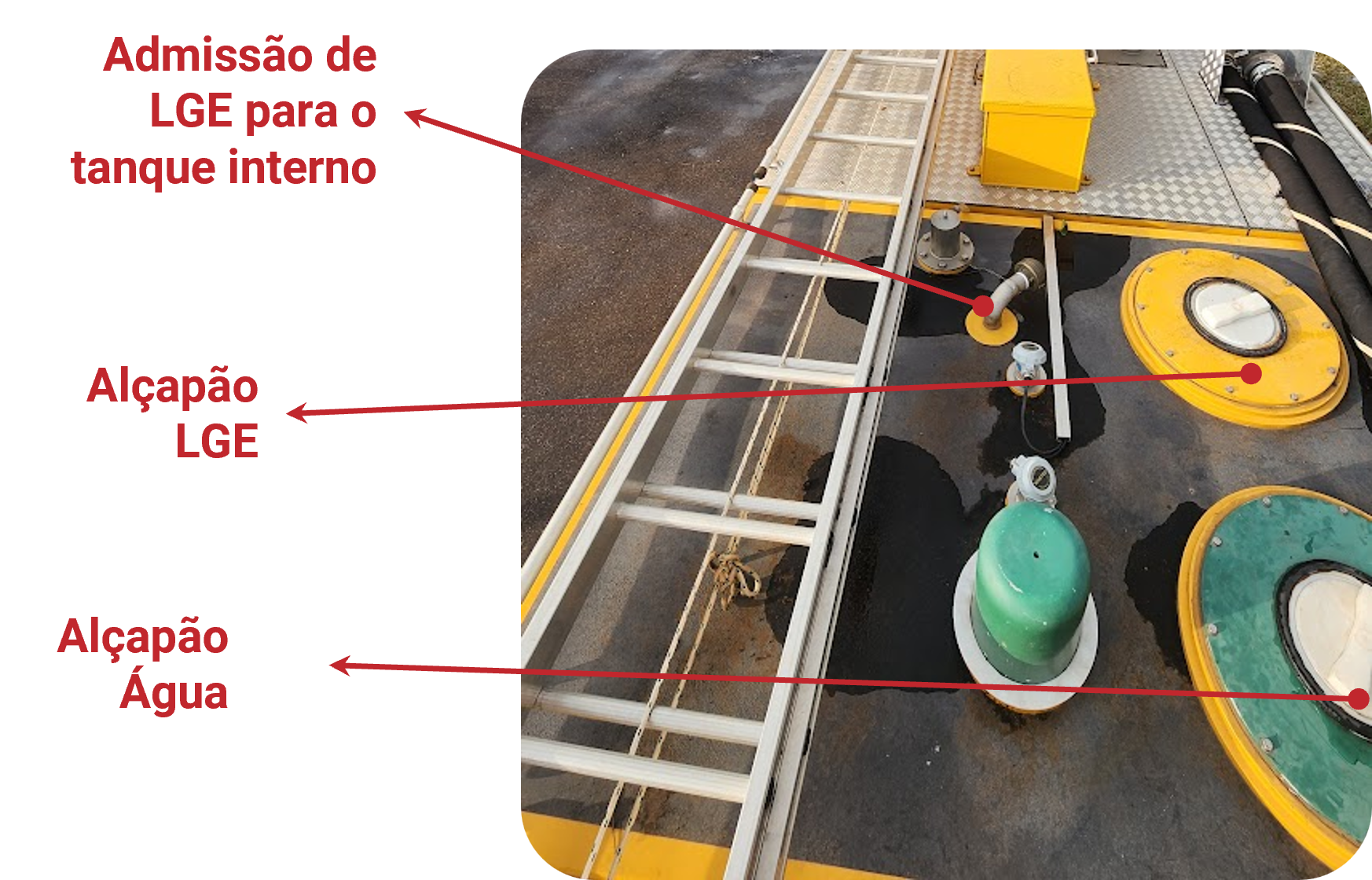

1. Conecte a mangueira de suprimento (composto de espuma) na conexão de enchimento no topo do tanque
2. Engate a bomba externa de composto de espuma
3. Abra a válvula de enchimento do tanque de composto de espuma
4. Durante o enchimento, observe o indicador ou abra a tampa do tanque para prevenir o transbordamento do tanque de composto de espuma
5. Quando o tanque de água estiver cheio, feche a válvula

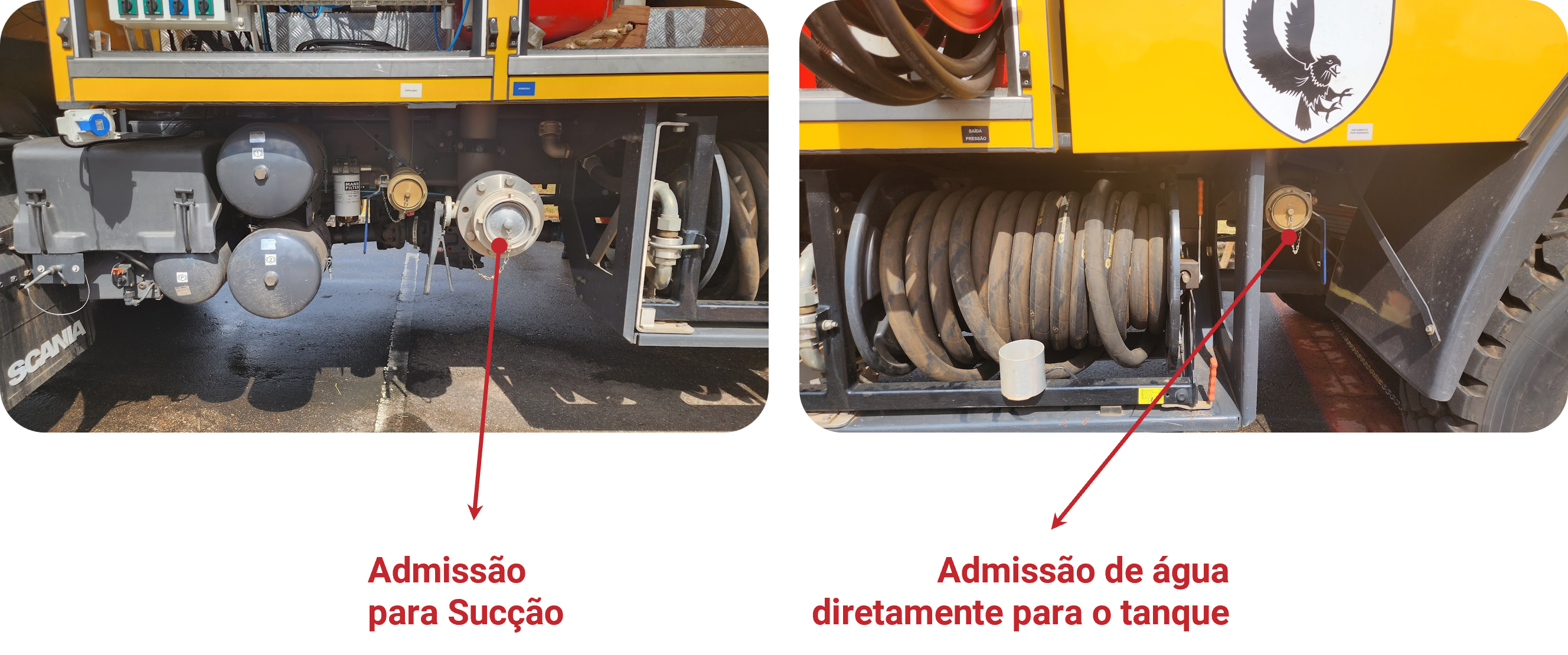

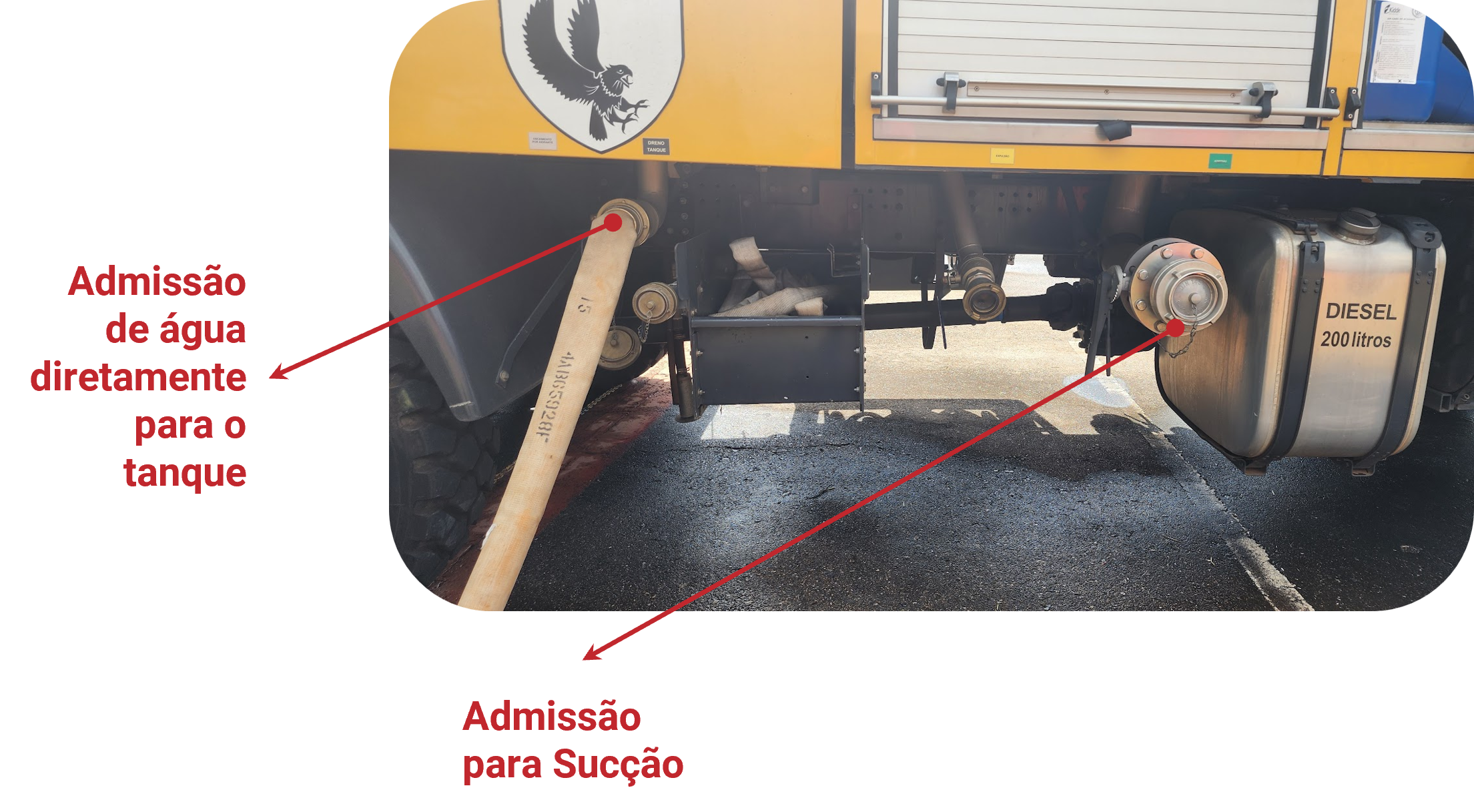

1. Conecte as mangueiras de suprimento a(s) conexão(ões) de admissão(se necessário, use a peça coletora)
2. Ative a bomba seguindo o procedimento
3. Abre a válvula de enchimento do tanque
4. Observe o indicador de nível do tanque de água
5. Quando o tanque de água estiver cheio, reduz a velocidade da bomba e feche a válvula de enchimento

A pressão de enchimento máxima é 5 bar

1. Conecte as mangueiras de suprimento na conexão de enchimento do lado esquerdo e/ou do lado direito
2. Abra a válvula do hidrante lentamente
3. Abra a válvula de enchimento do tanque correspondente
4. Observe o indicador de nível do tanque de água
5. Quando o tanque de água estiver cheio, feche a(s) válvula(s) de enchimento

A pressão de enchimento máxima é 8 bar

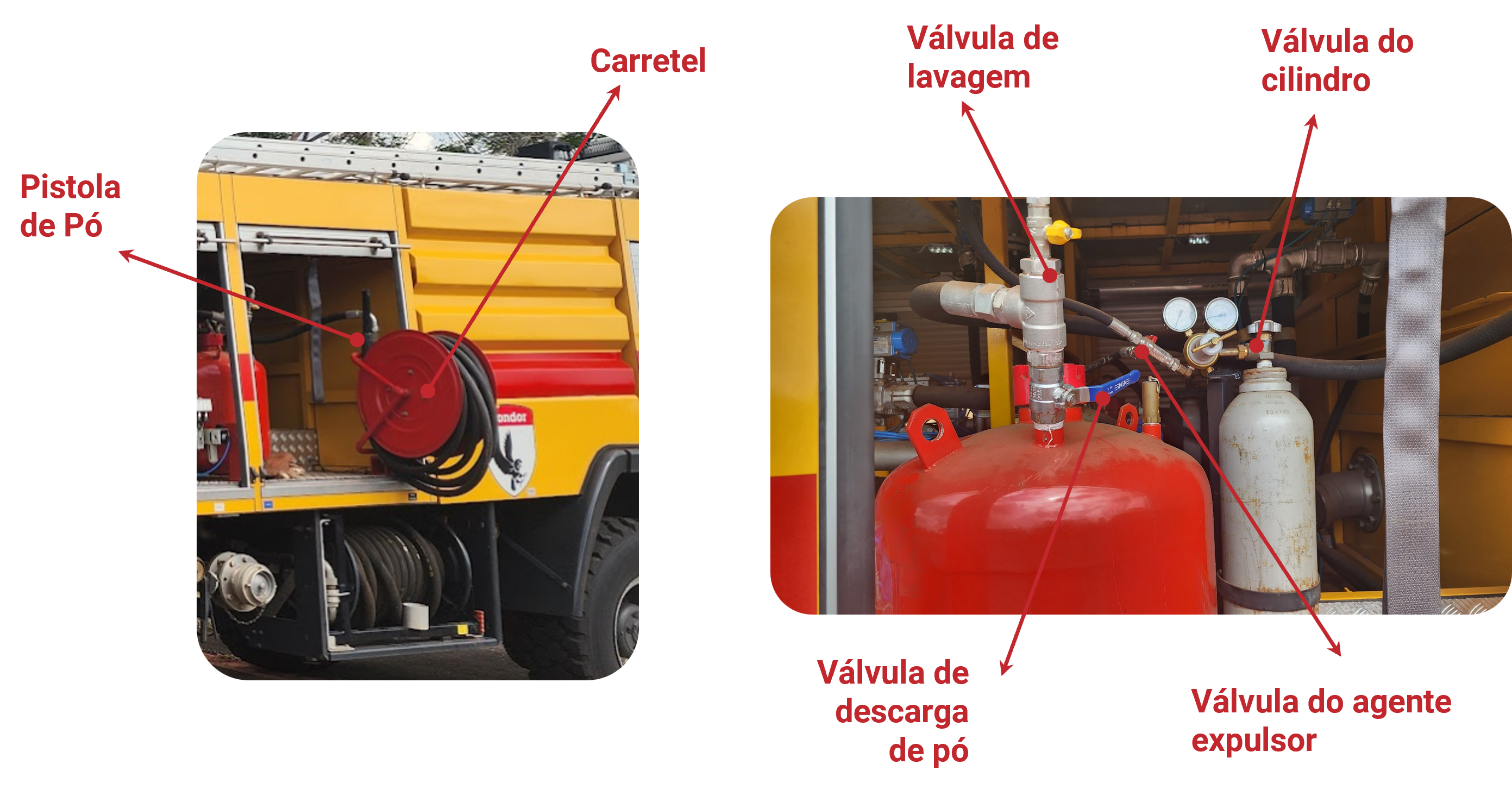

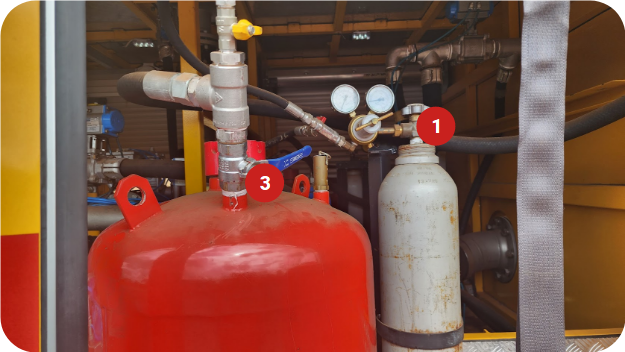

1. Ligue a(s) unidade(s) de pó seco
2. Solte o freio do carretel de mangueira, retire a pistola de pó do seu suporte, puxa o comprimento desejado da mangueira e travão freio novamente
3. Abra a válvula de descarga de pó
4. Comece o combate ao incêndio.

Depois de cada operação com a unidade de pó seco o sistema precisa ser lavado com cuidado

1. Faça funcionar a bomba
2. Conecte a mangueira de sucção de espuma à conexão de sugar espuma / lavagem e coloque o fim oposto em um container com água limpa.
3. Abra a válvula de sugar espuma / lavagem
4. Ative a chave para a posição de limpeza
5. Abra a(s) válvula(s) de descarga
6. Abra todas as saídas (canhões de água, carretel de mangueira, saídas de pressão)
7. Aumente a pressão até 5 bar máximo
8. Execute o procedimento de lavagem até que água limpa seja descarregada
9. Lave o tubo do sensor de pressão abrindo a chave
10. Lave o refrigerador de óleo e a tubulação do filtro abrindo a chave
11. Antes de terminar o procedimento de lavagem, lave também a bomba de escorvamento. Neste caso é absolutamente necessário acionar a bomba em marcha lenta (pressão abaixo de 2 bar).

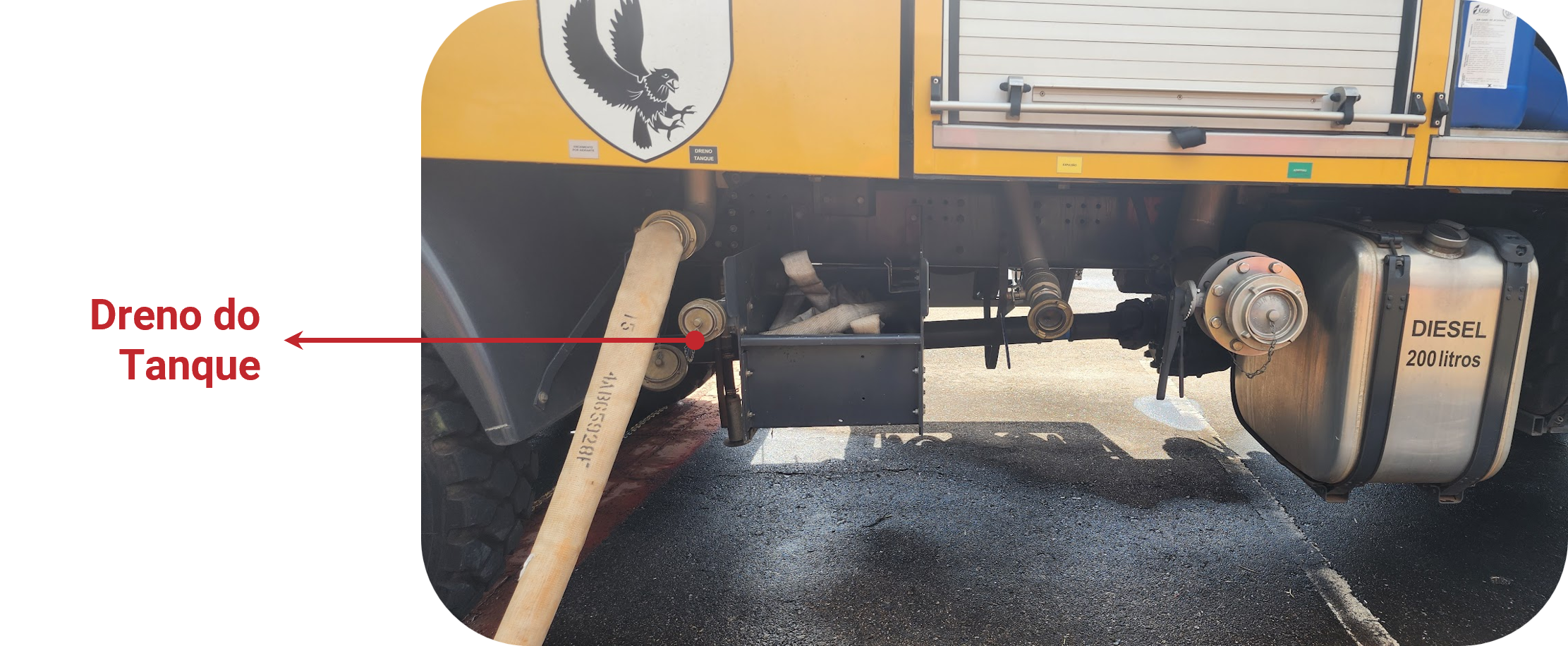

Para assegurar a operação de bombeamento sem funcionamentos ruins, é importante lavar a bomba de água, a bomba de escorvamento e a tubulação depois da operação com espuma, operação com água do mar, ou com água suja. Faça a drenagem do sistema de bombeamento depois de terminar a lavagem
